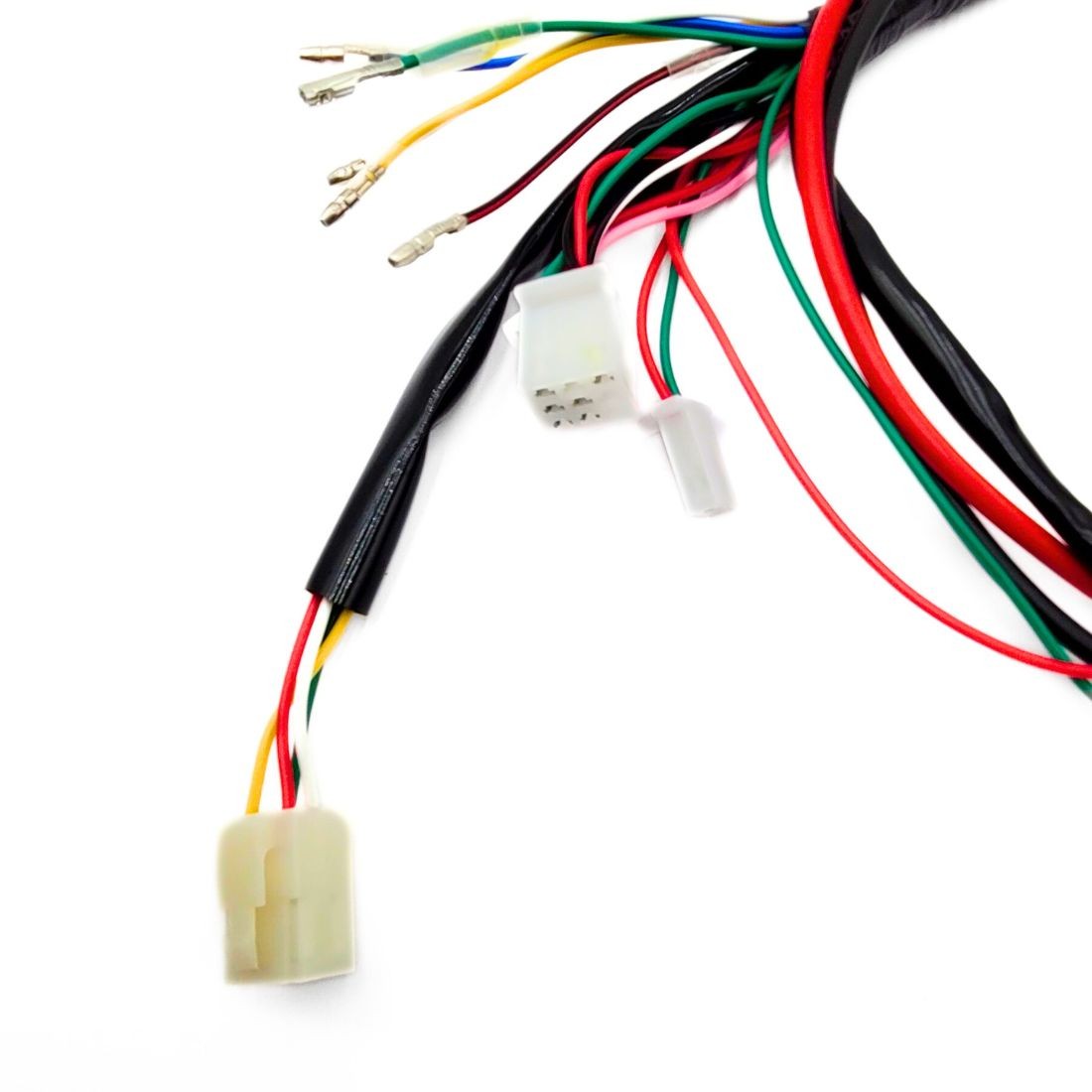

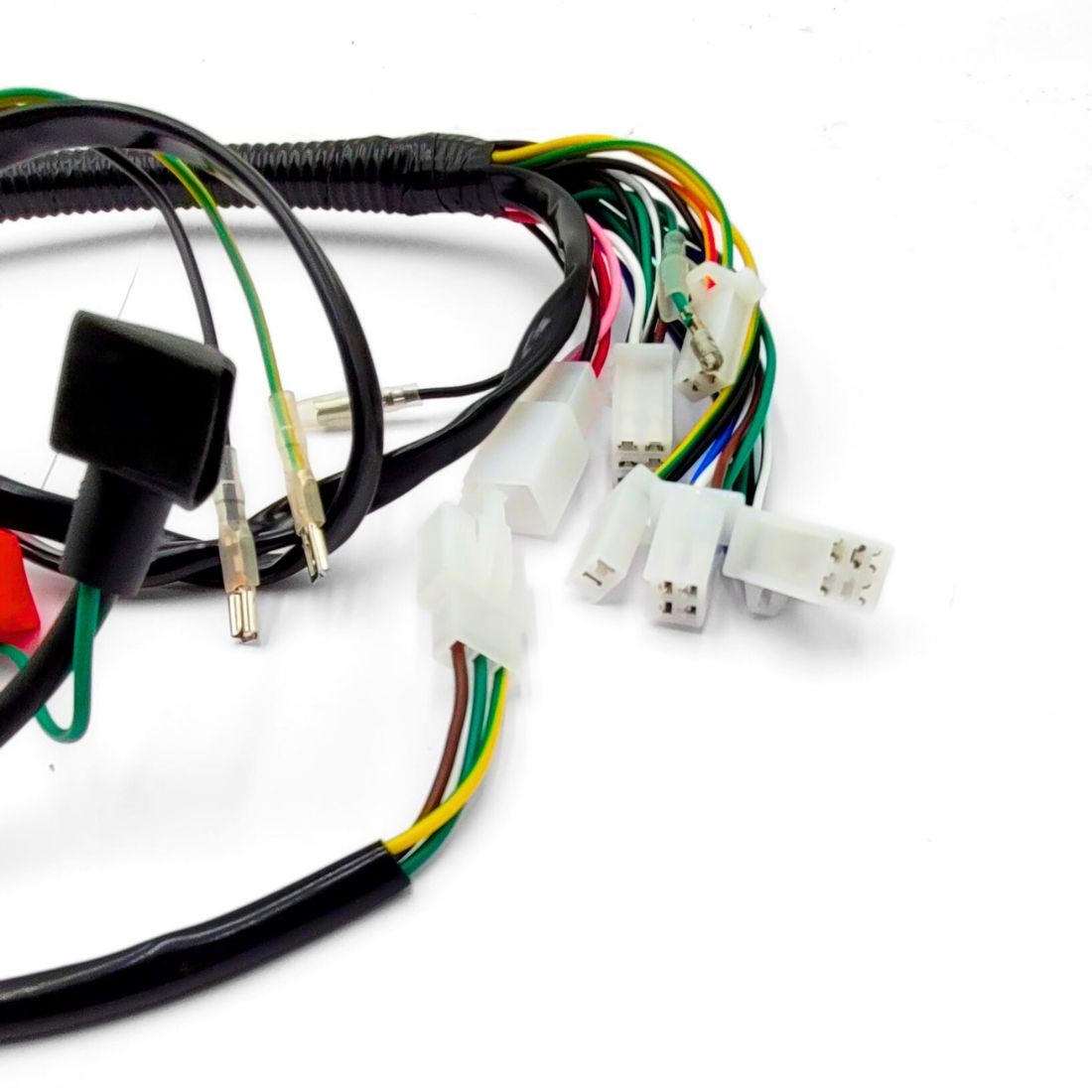

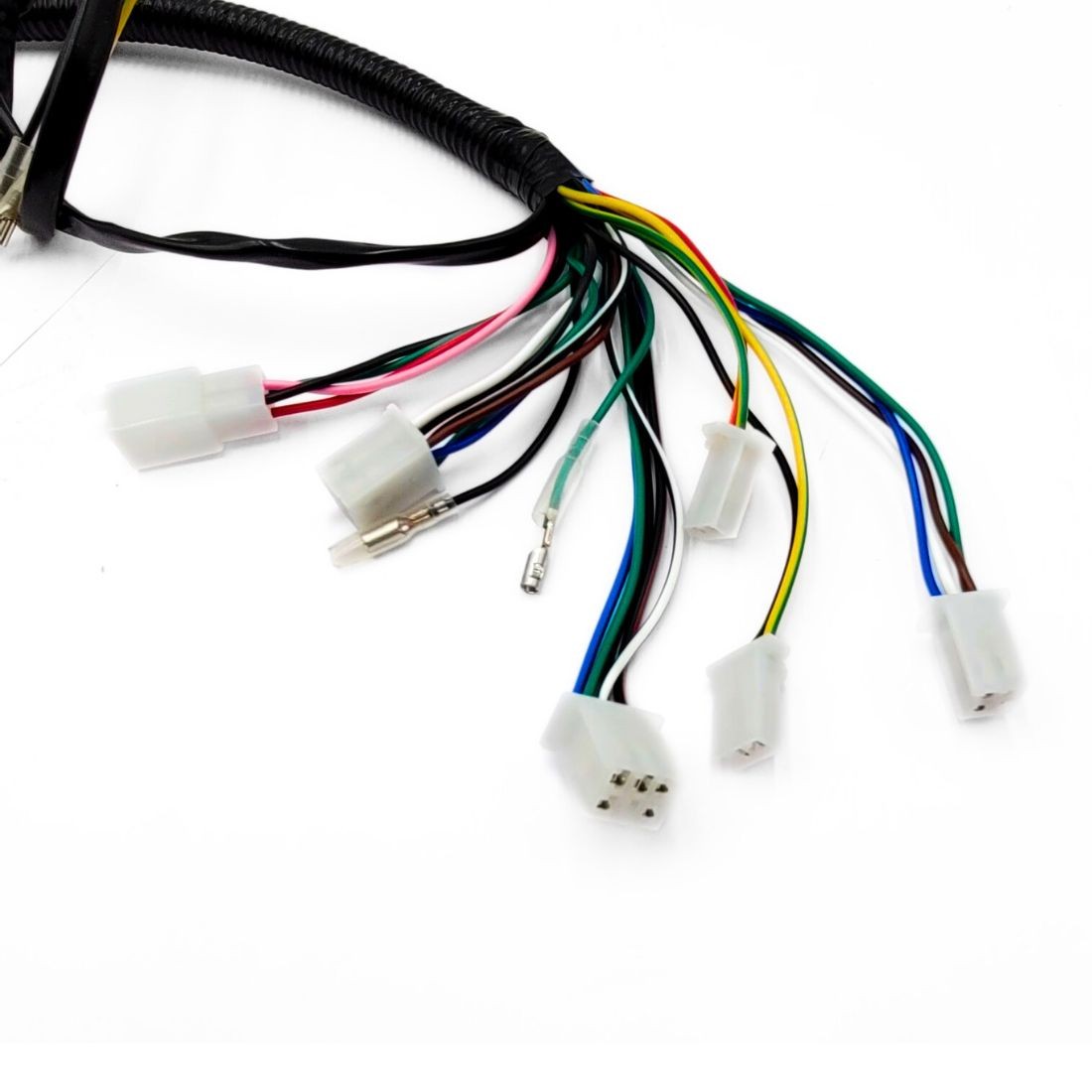

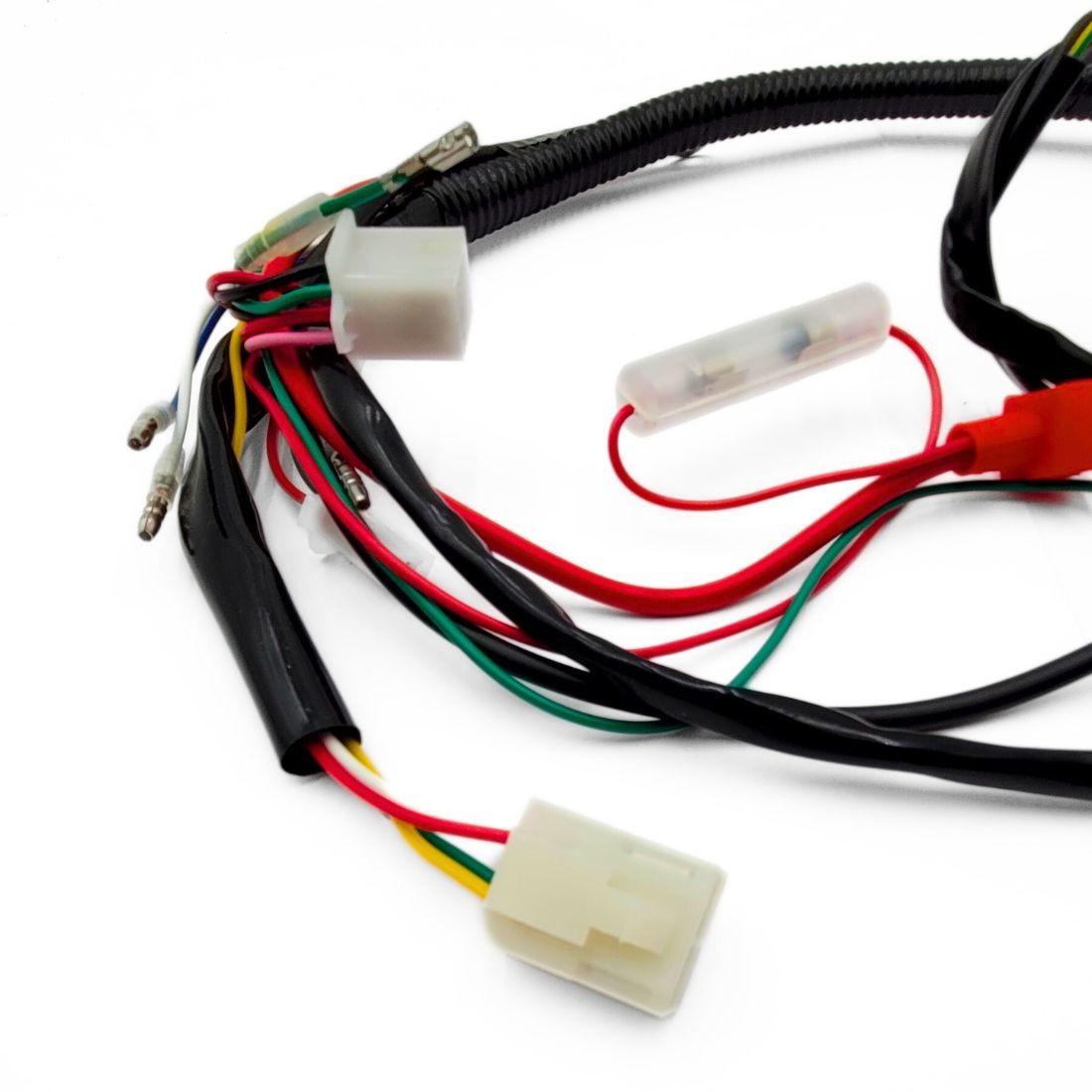

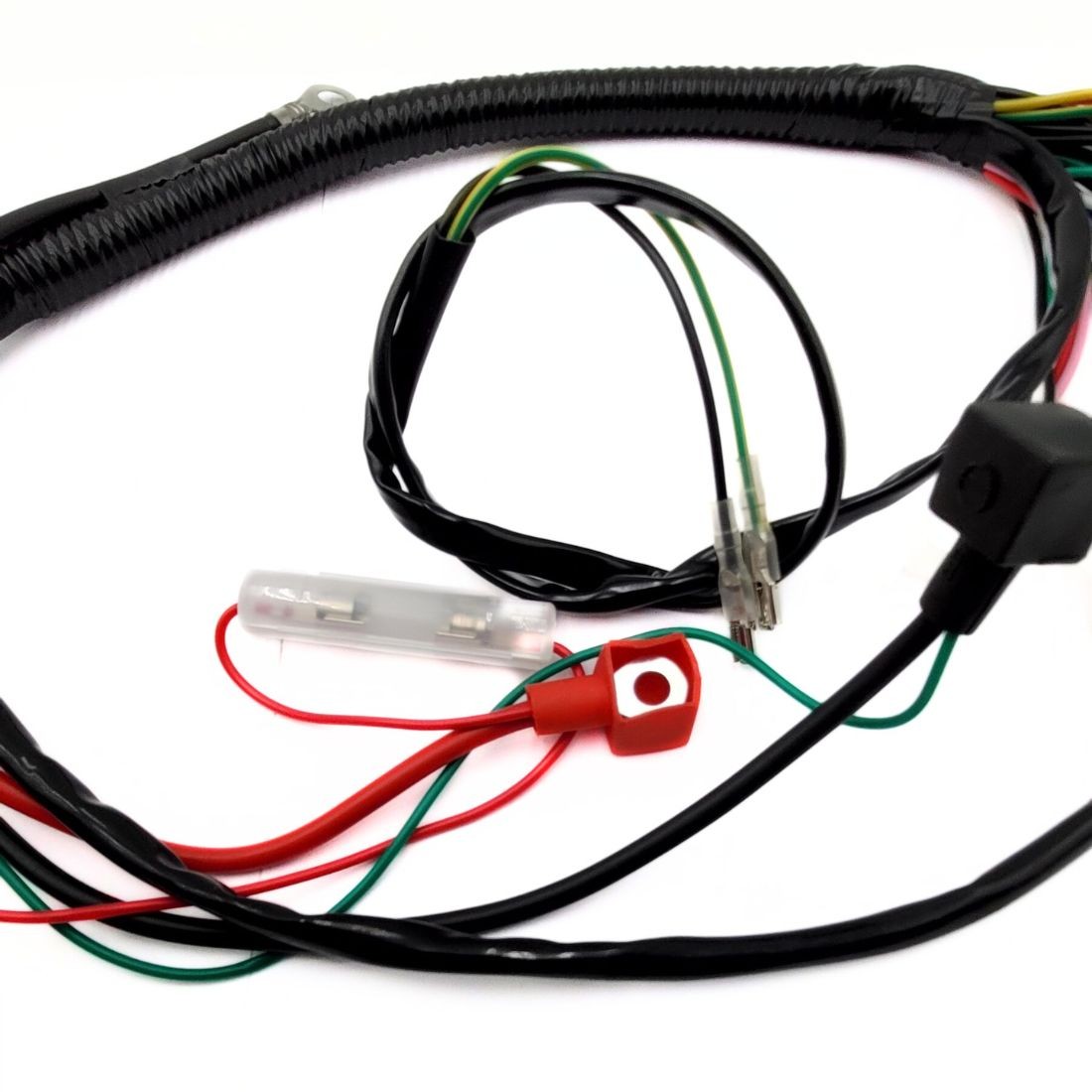

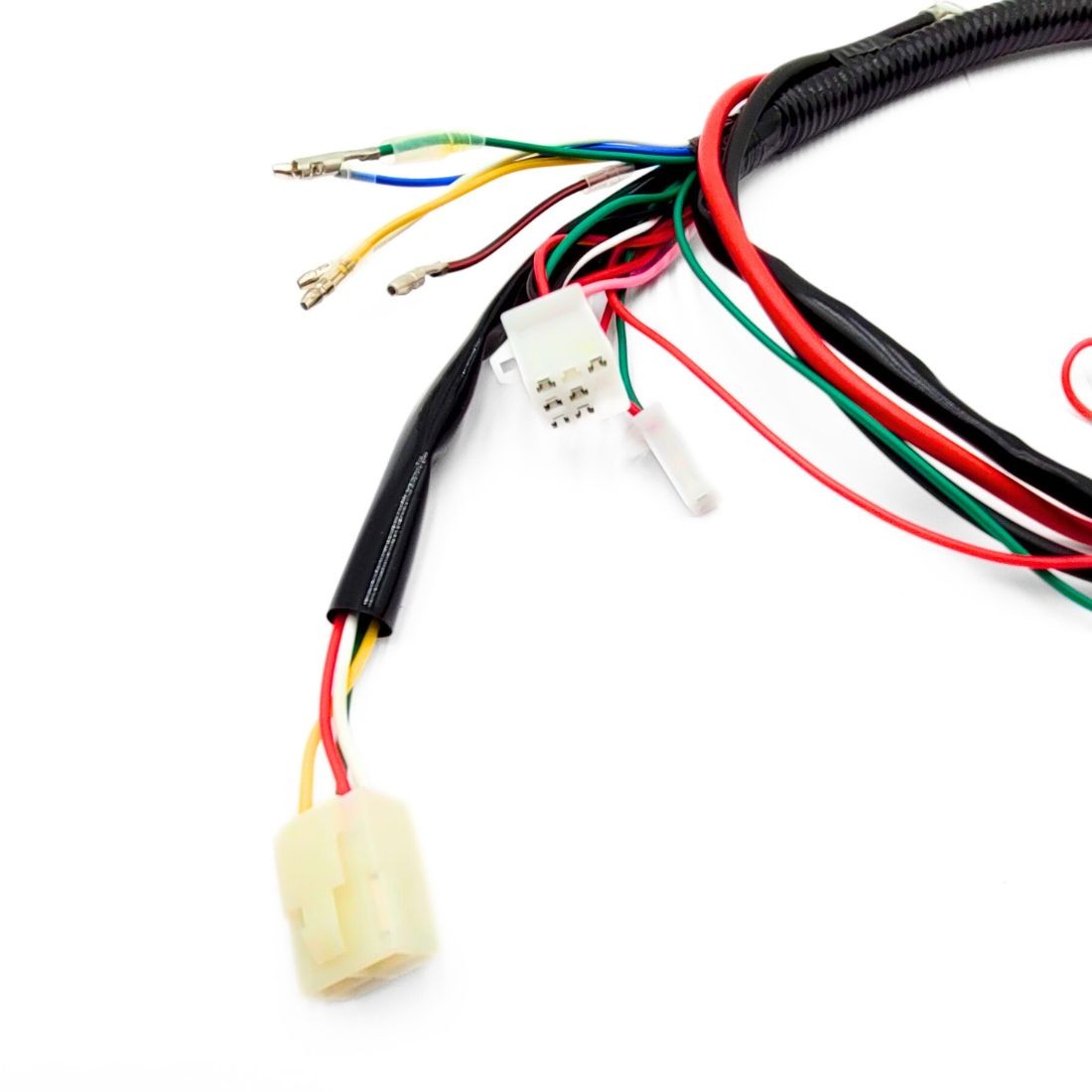

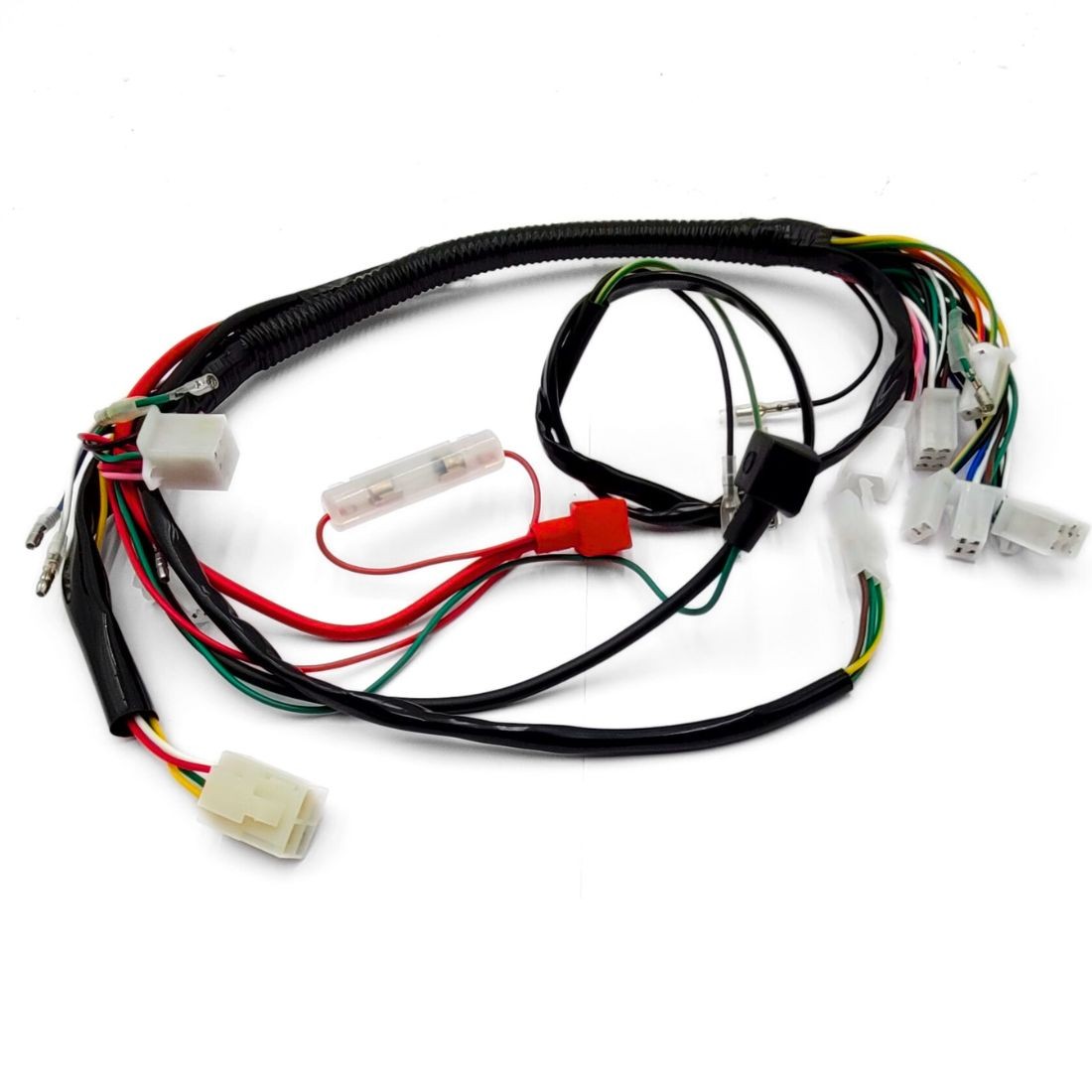

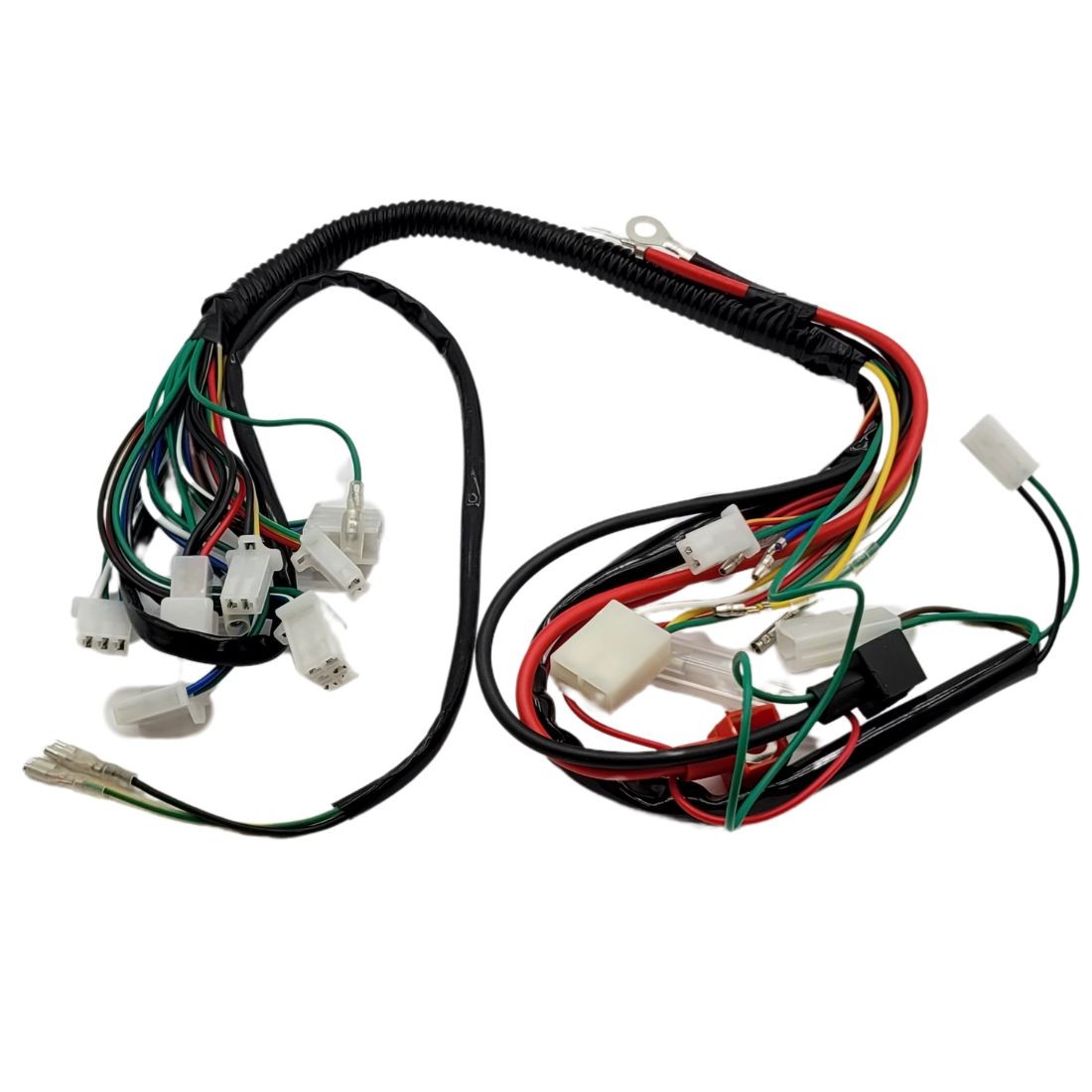

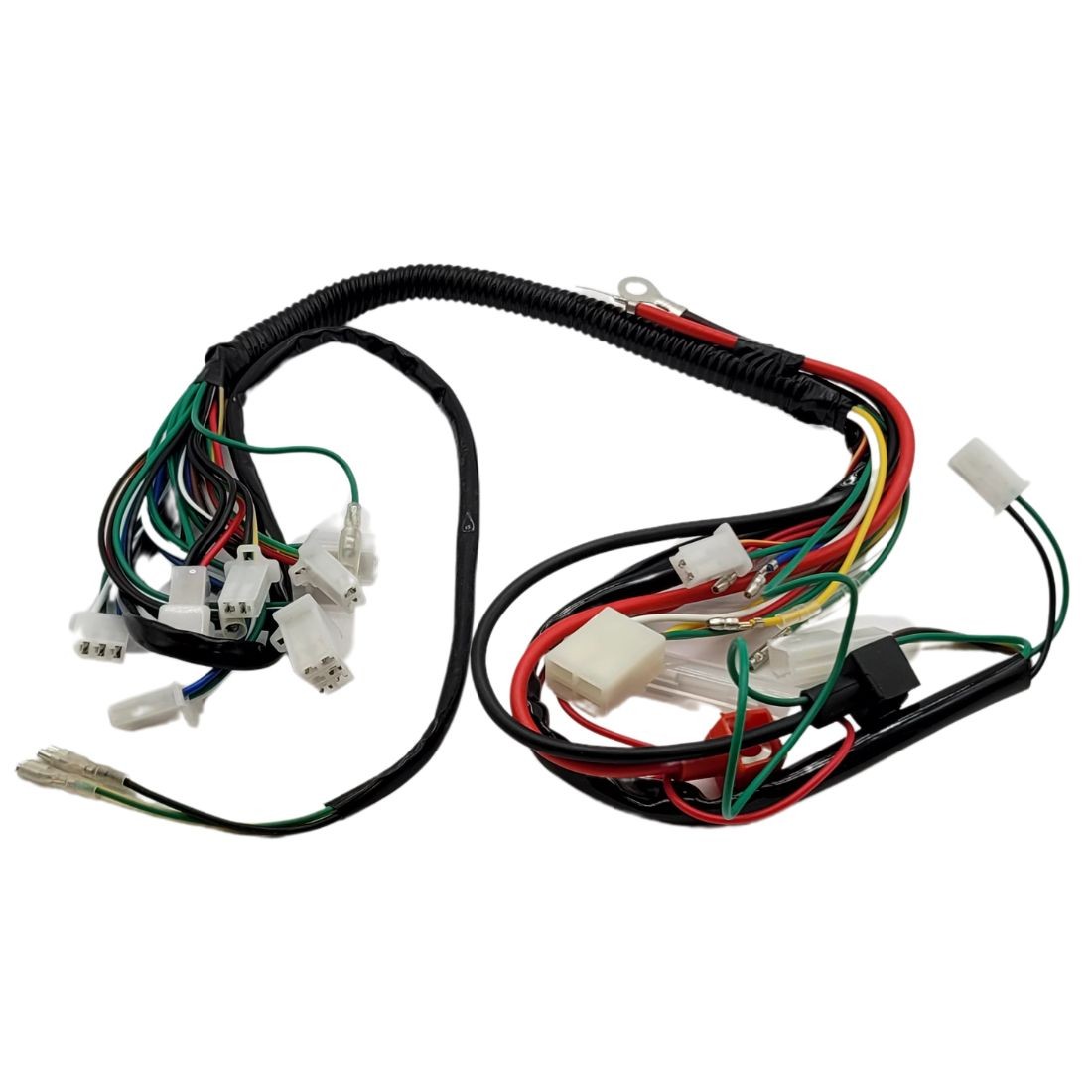

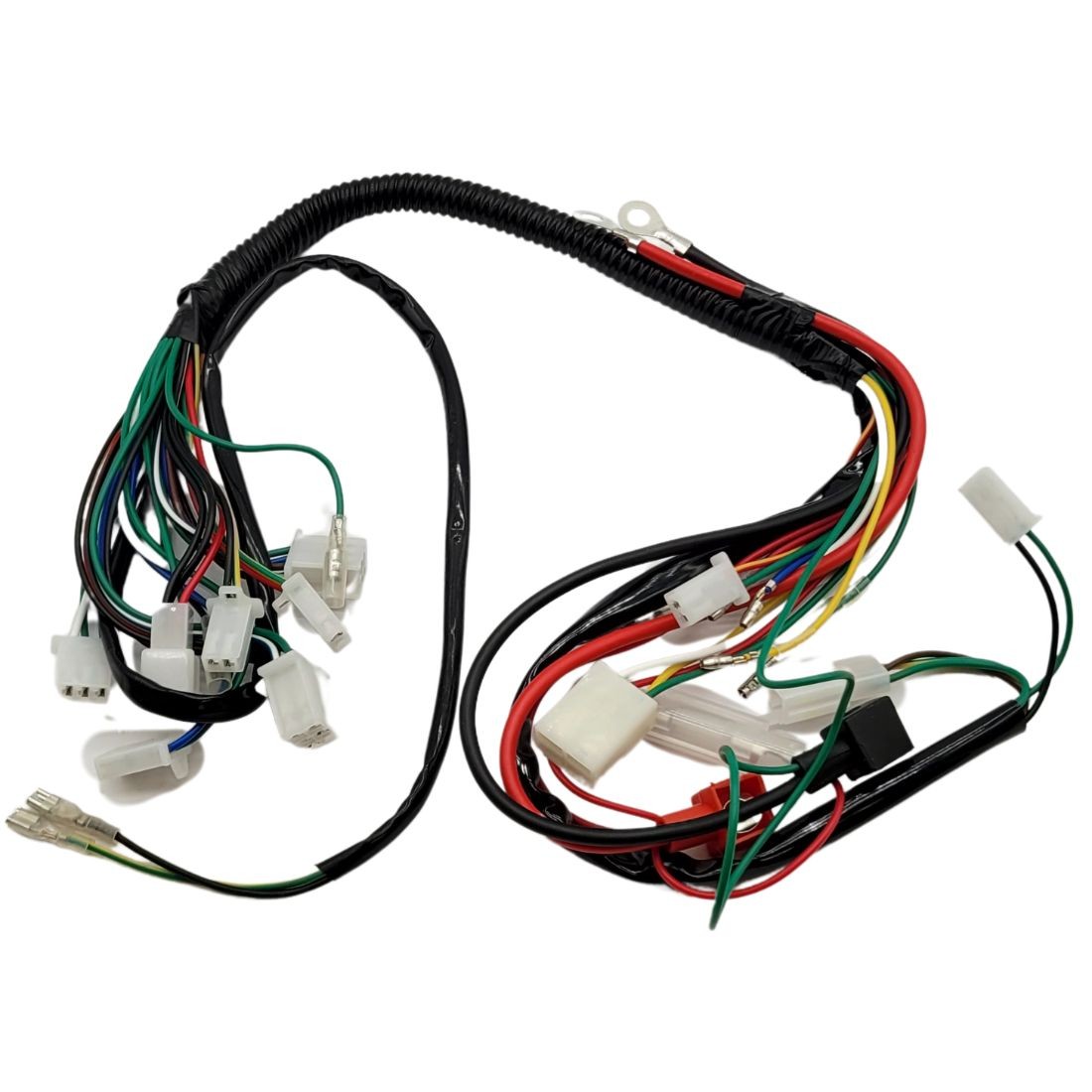

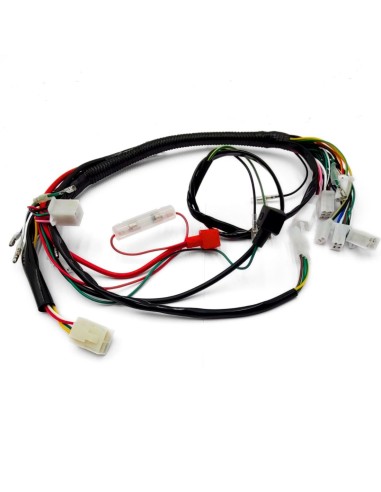

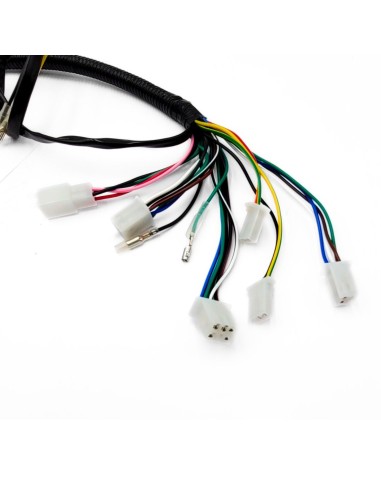

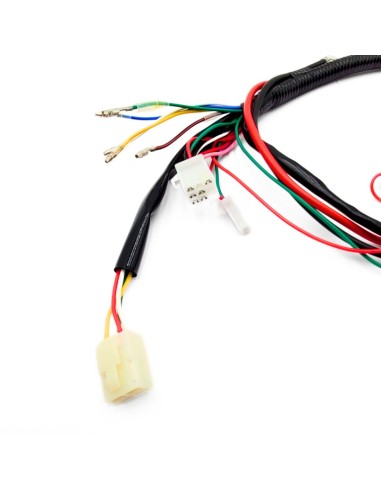

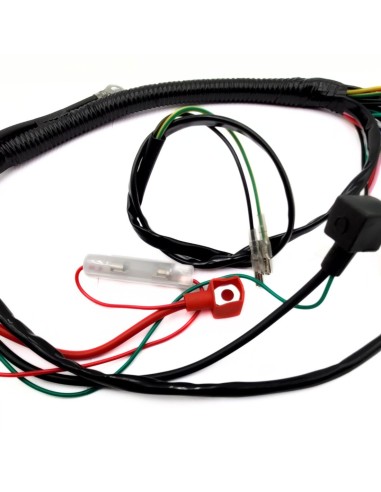

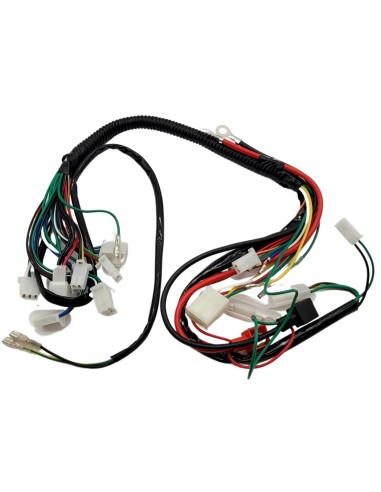

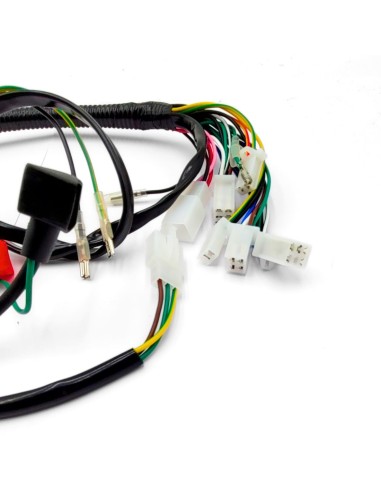

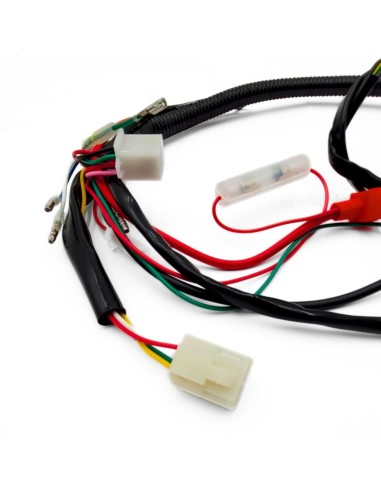

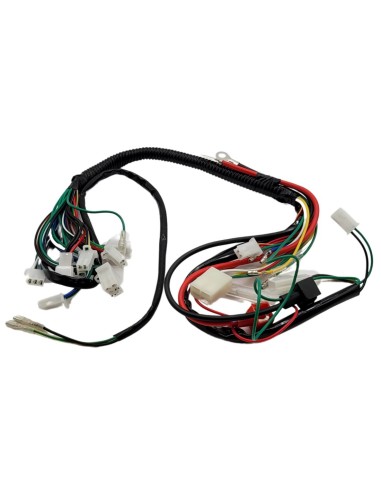

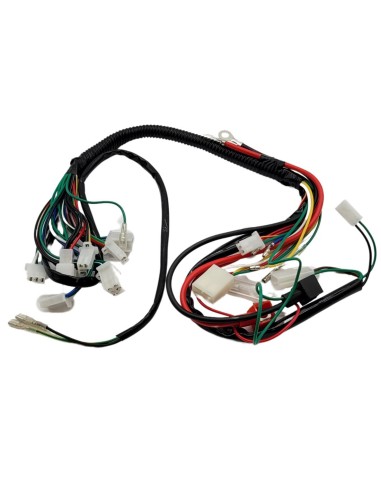

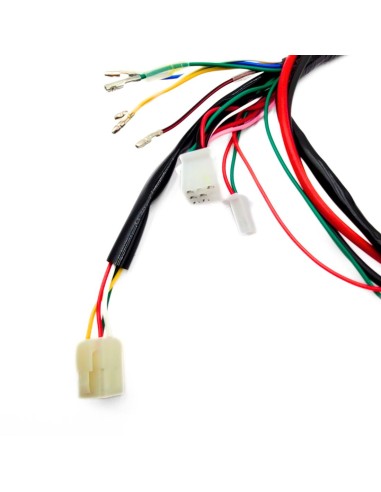

Faisceau quad enfant automatique 110 / 125 cc type 2
Description:
- 1 prise à 4 fils pour le régulateur de tension ( 1 jaune , 1 blanc , 1 vert et 1 rouge )
- 5 fils pour le plateau d'allumage ( 1 rouge et noir , 1 bleu et blanc , 1 vert , 1 jaune , 1 blanc )
- 1 prise à 5 fils pour le CDI ( 1 rouge et noir , 1 jaune et noir , 1 bleu et blanc , 1 vert et 1 noir et blanc )
- 1 prise à 2 fils pour le relais de démarreur ( 1 vert et 1 rouge liseré jaune )
-1 fil rouge pour le + de batterie
-1 fil noir pour le - de batterie
-1 prise à 3 fils pour le feu arrière ( 1 vert , 1 marron et 1 vert liseré jaune)
- 2 fils pour le coupe circuit pour la sécurité en cas de chute
- 1 prise à 6 fils pour le boitier d'alarme ( 1 rose , 1 rouge , 1 rouge liseré jaune , 1 vert , 1 noir et 1 noir et blanc )
- 2 prises pour le commodo : 1 prise à 6 fils ( 1 blanc , 1 noir , 1 noir et blanc , 1 vert , 1 bleu et 1 marron ) et 1 prise à 2 fils ( 1 rouge liseré jaune et 1 vert liseré jaune)
- 2 fils pour la bobine d'allumage avec antiparasite ( 1 vert et 1 noir et jaune)
- 2 prises à 3 fils pour le feu avant ( 1 bleu , 1 vert et 1 blanc x2 )
- 4 fils pour le contacteur à clé ( 1 rose , 1 noir , 1 rouge , 1 vert )
-1 prise à 2 fils pour le contacteur de frein avant ( 1 noir et 1 jaune liseré vert )
-2 cosses pour le contacteur de frein arrière ( 1 noir et 1 jaune liseré vert )
-1 prise à 4 fils pour le feu avant
Vérifier vos couleurs de fils avant de commander
Les avantages PIT RACING
+ 3000 références
en stock
Livraison rapide
Expédition sous 24 à 48 h
Montage gratuit
en magasin
Faisceau quad enfant automatique 110 / 125 cc type 2
Se monte les quads :
- BIG FOOT , BAZOOKA, RAPTOR , CARBONE , BOMBARDIER , TRITON , PANTHERA , APOLLO FOX , TIGER , HURRICANE , RAZER , TORONTO , XRACE , WARRIOR , AVENGERS , RAZOR , PUMA , SPEEDBIRD , CRZ WHEELY , NITRO , EGL , SPEEDY , CARBONE , COMMANDER ,CRX , SNIPER , HUMMER , SNAKE, etc...
