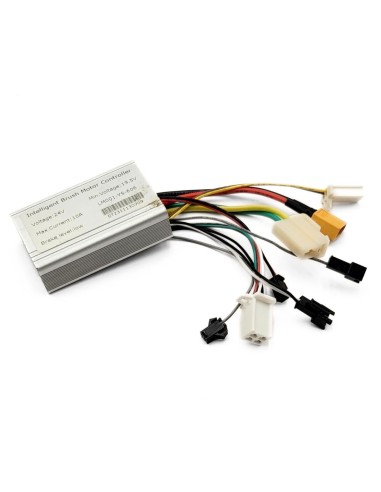

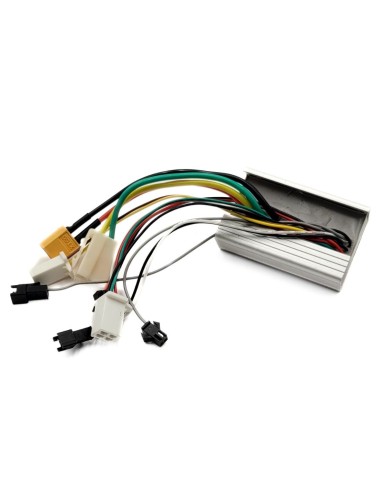

Contrôleur / variateur de draisienne BUD RACING E PUSH / KRAFTMULLER

Contrôleur / variateur de draisienne BUD RACING E PUSH / KRAFTMULLER BB1 100W

Description:

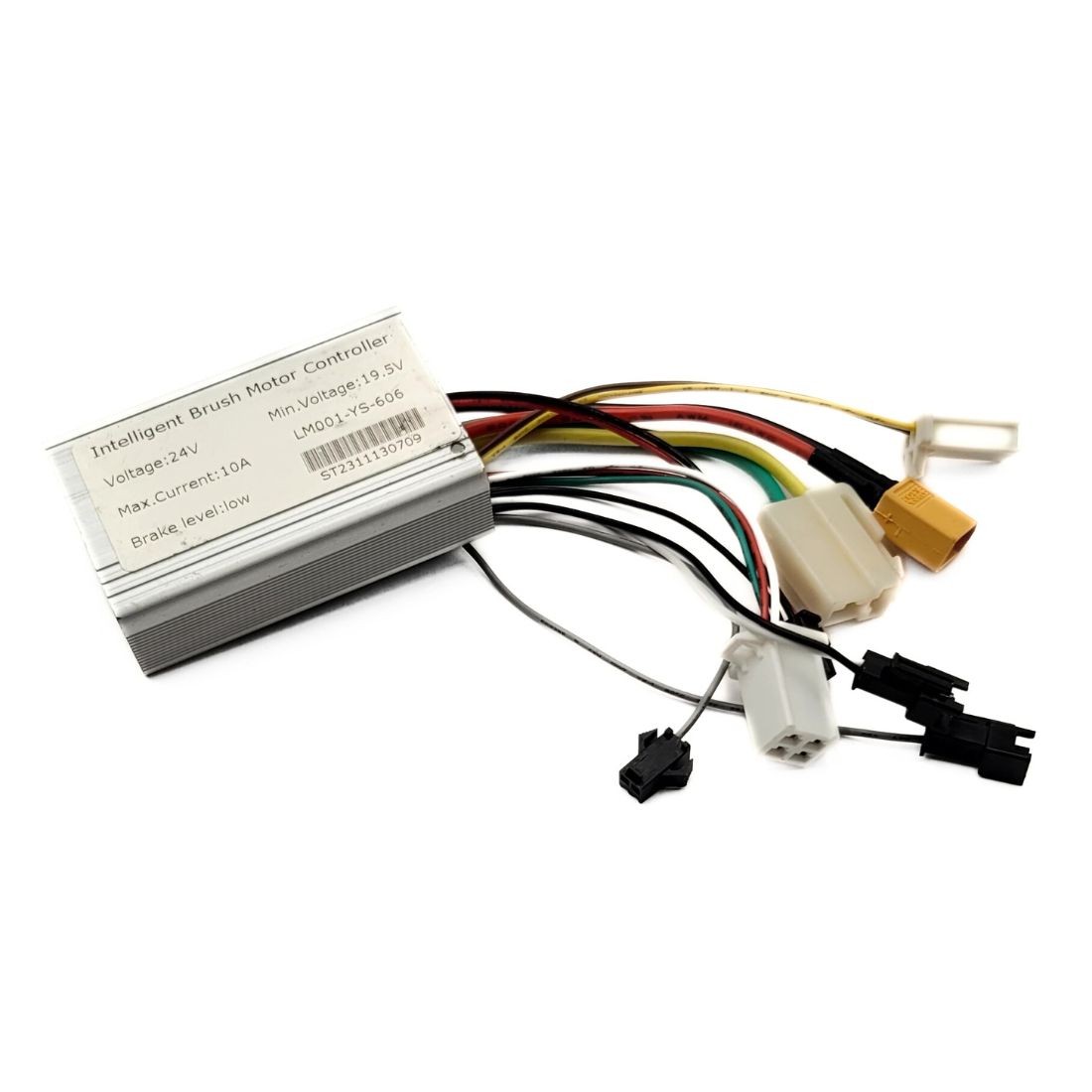

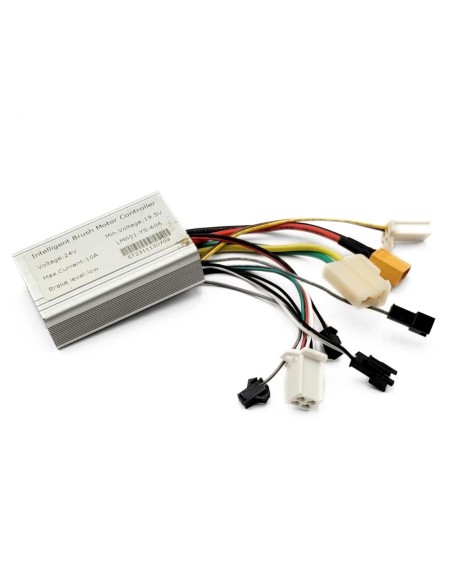

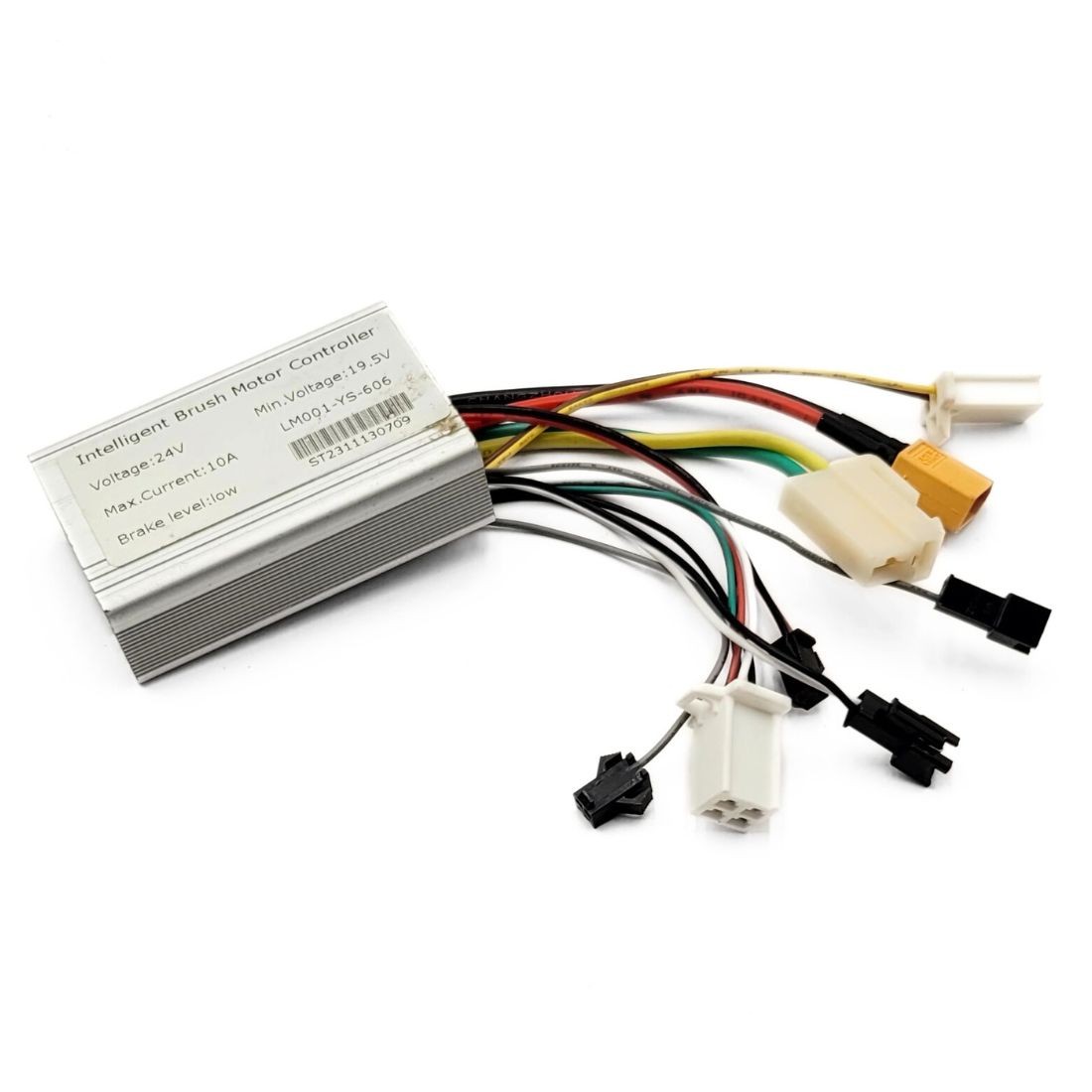

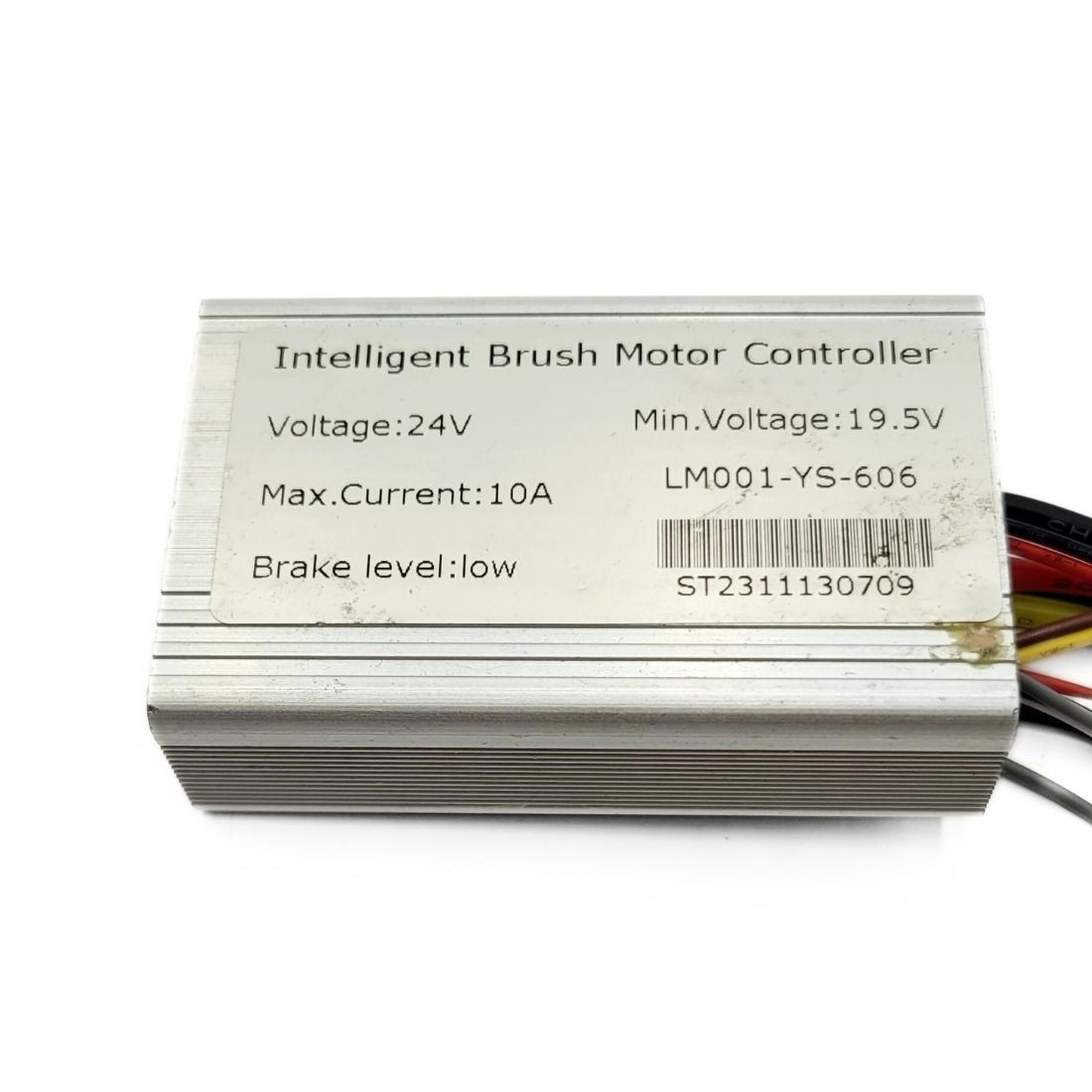

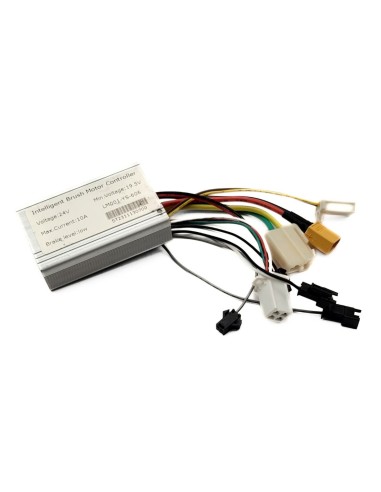

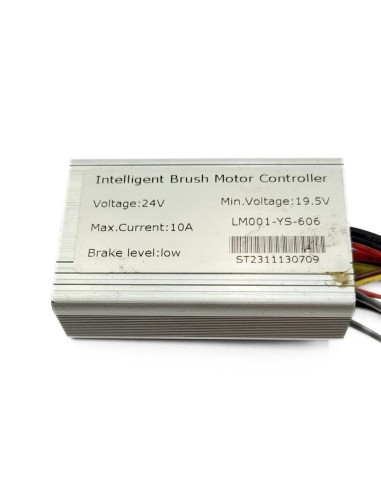

Notation sur le contrôleur : Intelligent Brush Motor Controller

Voltage: 24V Min Voltage: 19.5V Max.Current : 10A

Référence : LM001-YS-606

Brake level : low

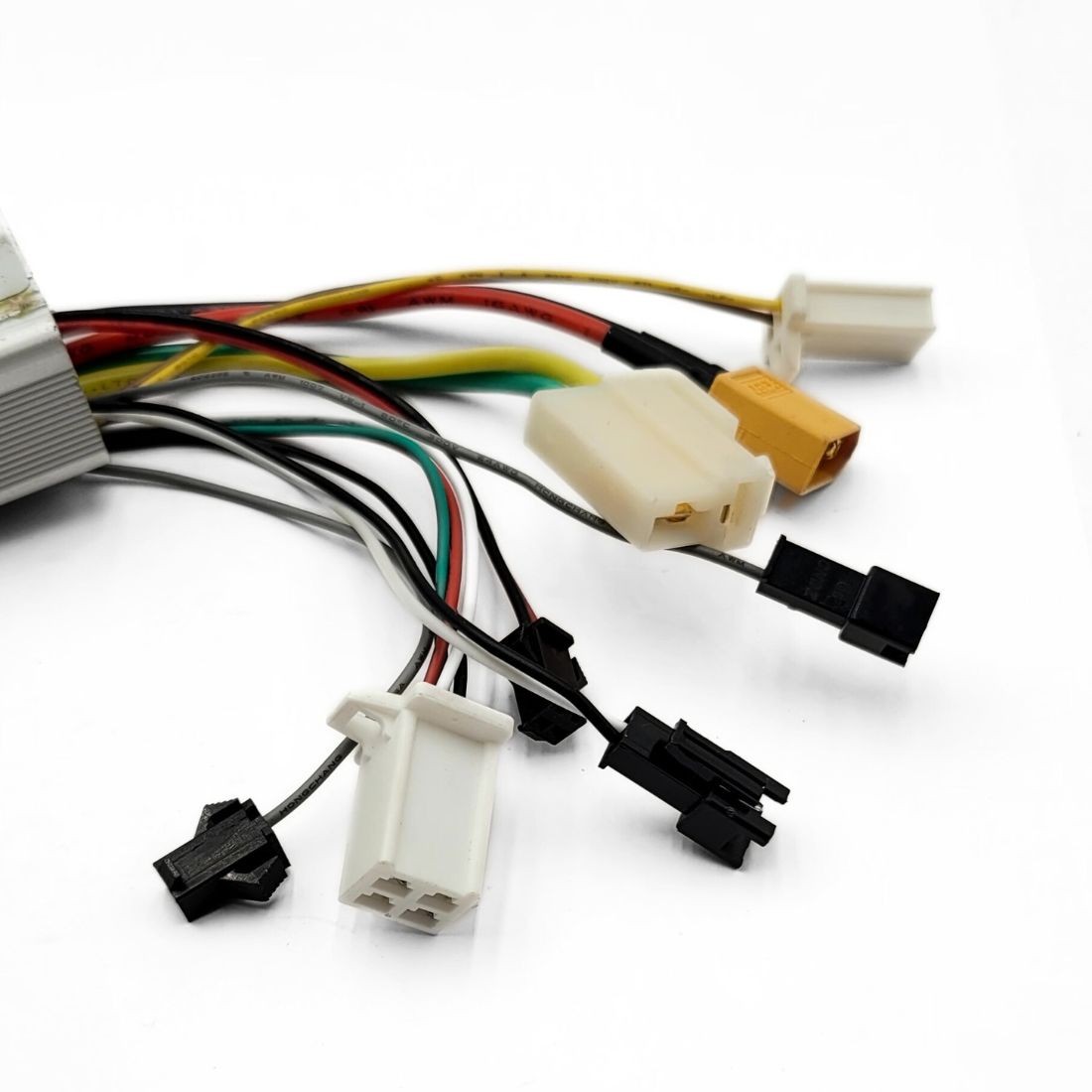

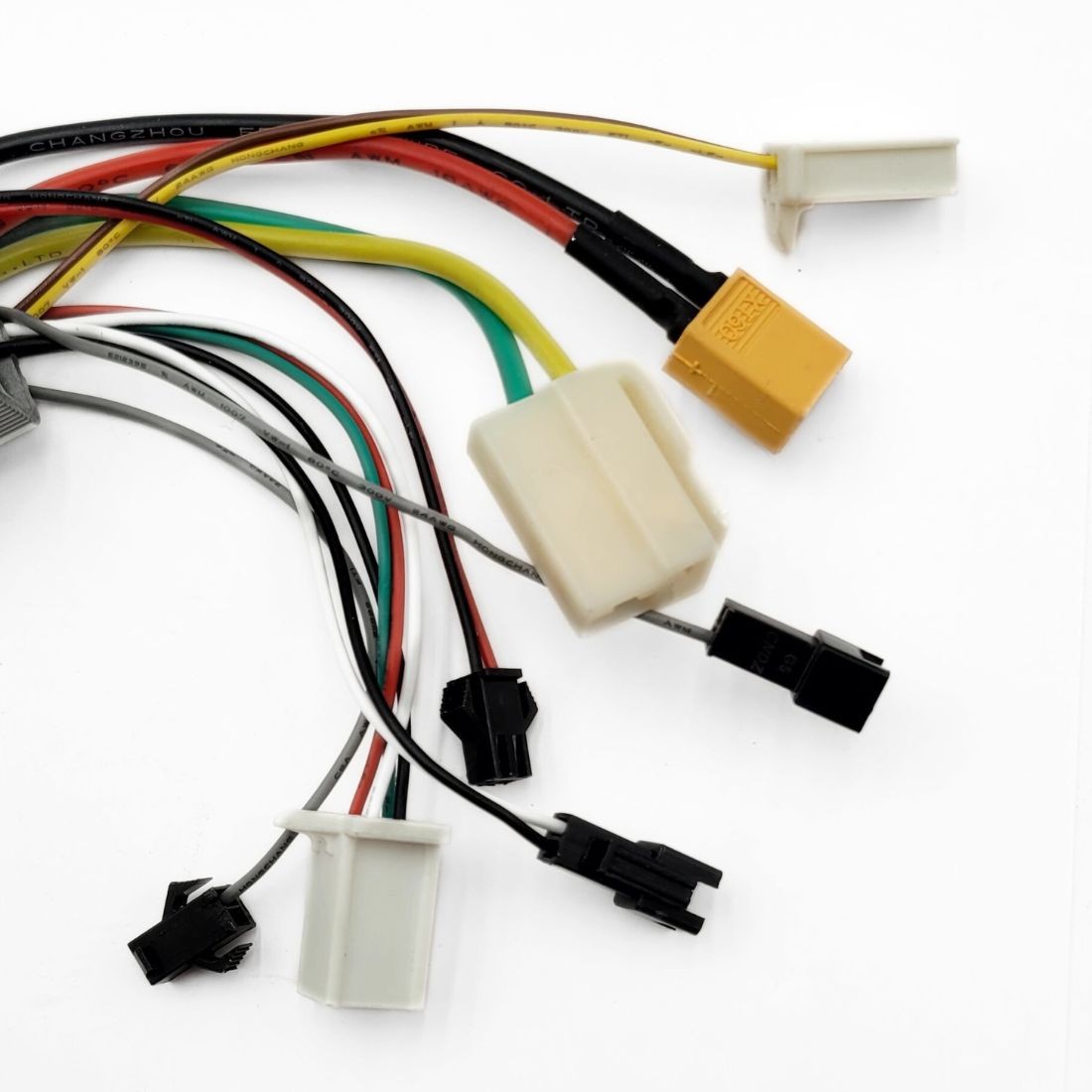

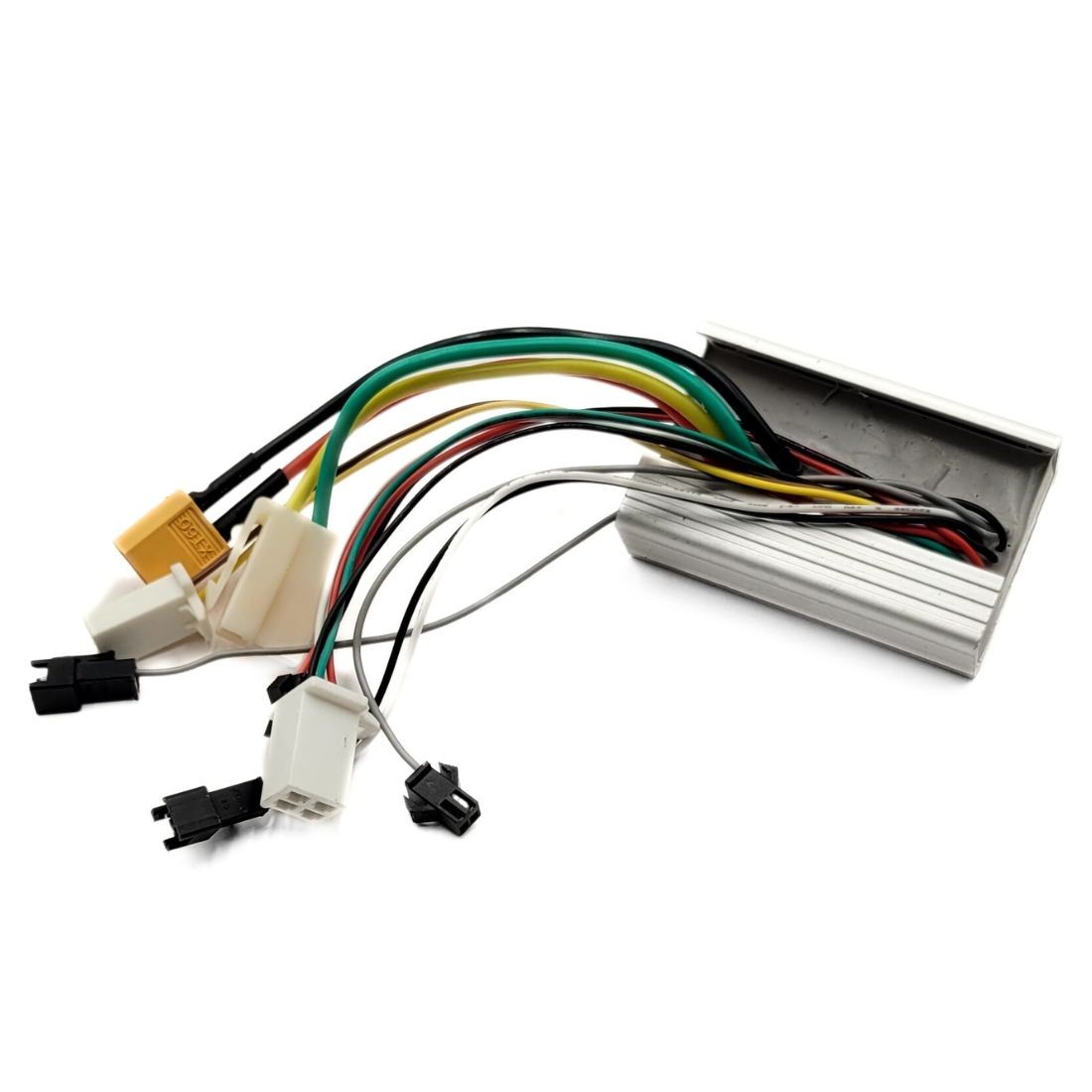

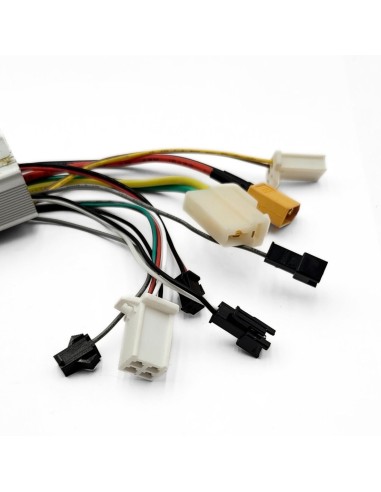

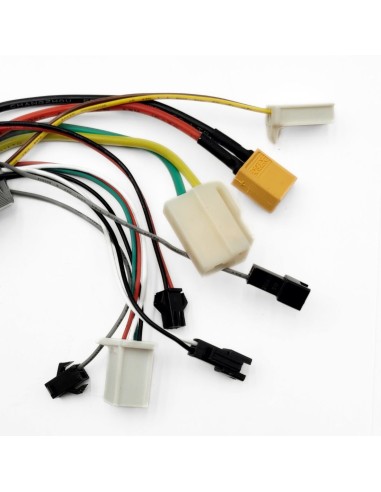

Branchement électrique :

- 1 Grosse prise avec 2 fils : 1 rouge et 1 noir pour le branchement de la batterie

- 1 Grosse prise avec 2 fils : 1 vert et 1 jaune pour le branchement du moteur

- 1 prise à 4 fils : 1 blanc , 1 rouge , 1 noir , 1 vert pour le branchement de la poignée d ' accélérateur et de son voyant

- 1 prise à 2 fils : 1 jaune et 1 marron pour le branchement du bouton de démarrage de la poignée d 'accélérateur

- 1 prise  à 2 fils : 1 rouge et 1 noir pour le branchement de la prise de recharge de batterie

- 1 prise à 2 fils , 1 blanc et 1 noir pour le branchement du contacteur de frein avant

- 2 fils gris pour le bridage de la draisienne

- Longueur du boitier : 70 m et la largeur : 45 mm et l ' épaisseur : 22 mm

Vérifier votre modèle et vos dimensions avant de commander
