Contrôleur / Variateur 48V 1000W Quad / Moto électrique DMHC YKBYCY09-X2

Controleur / Variateur 48V  1000W Quad / Moto électrique DMHC YKBYCY09-X2

Description

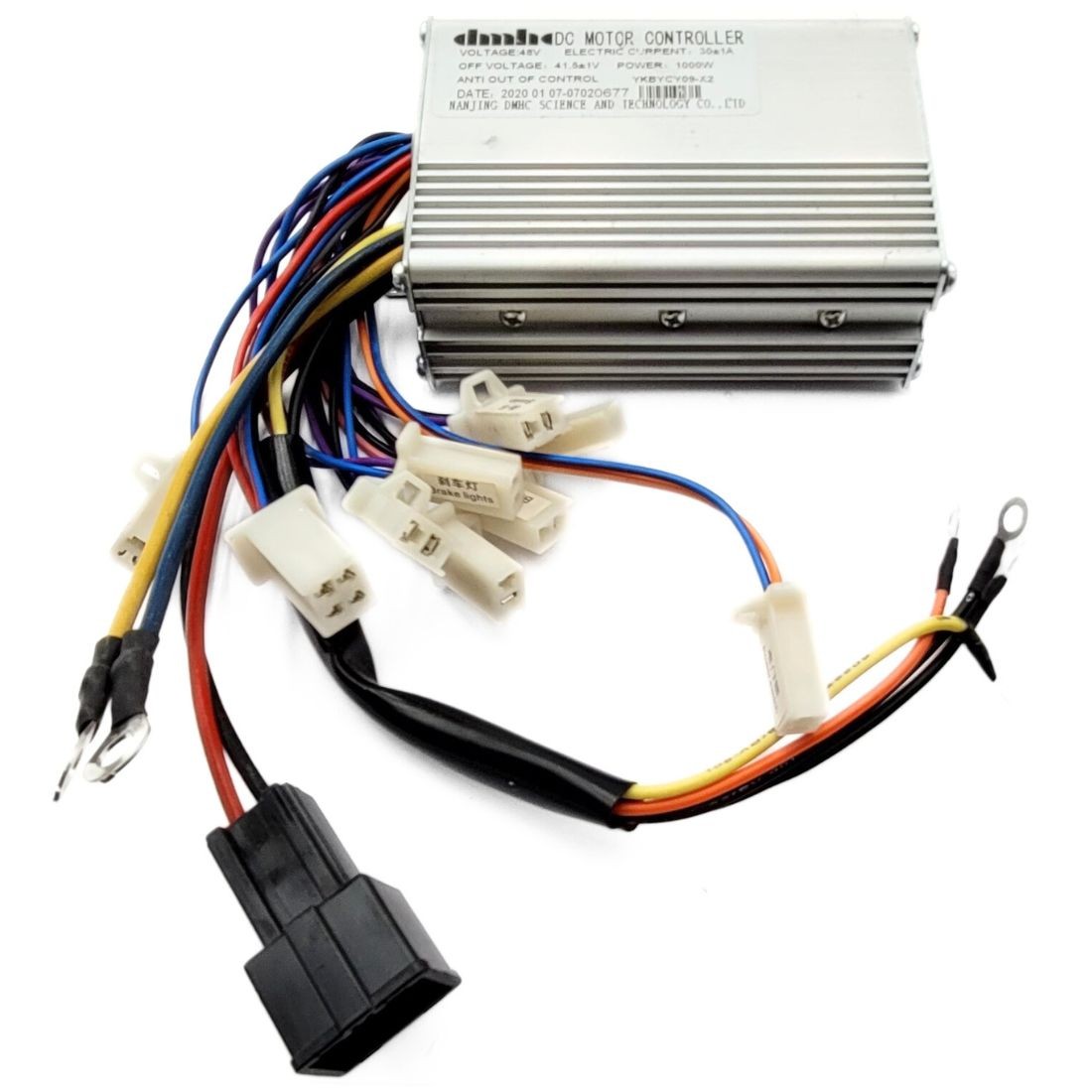

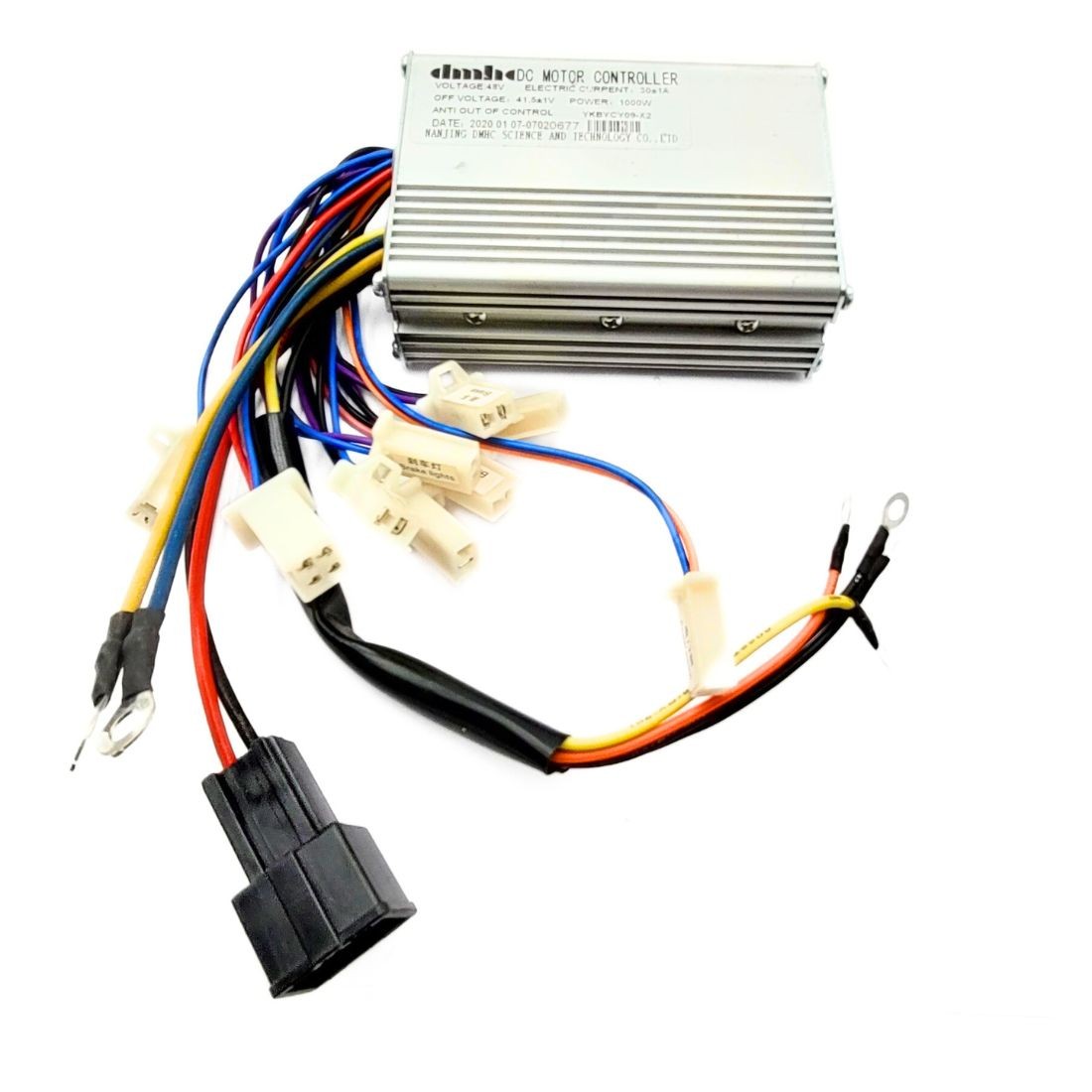

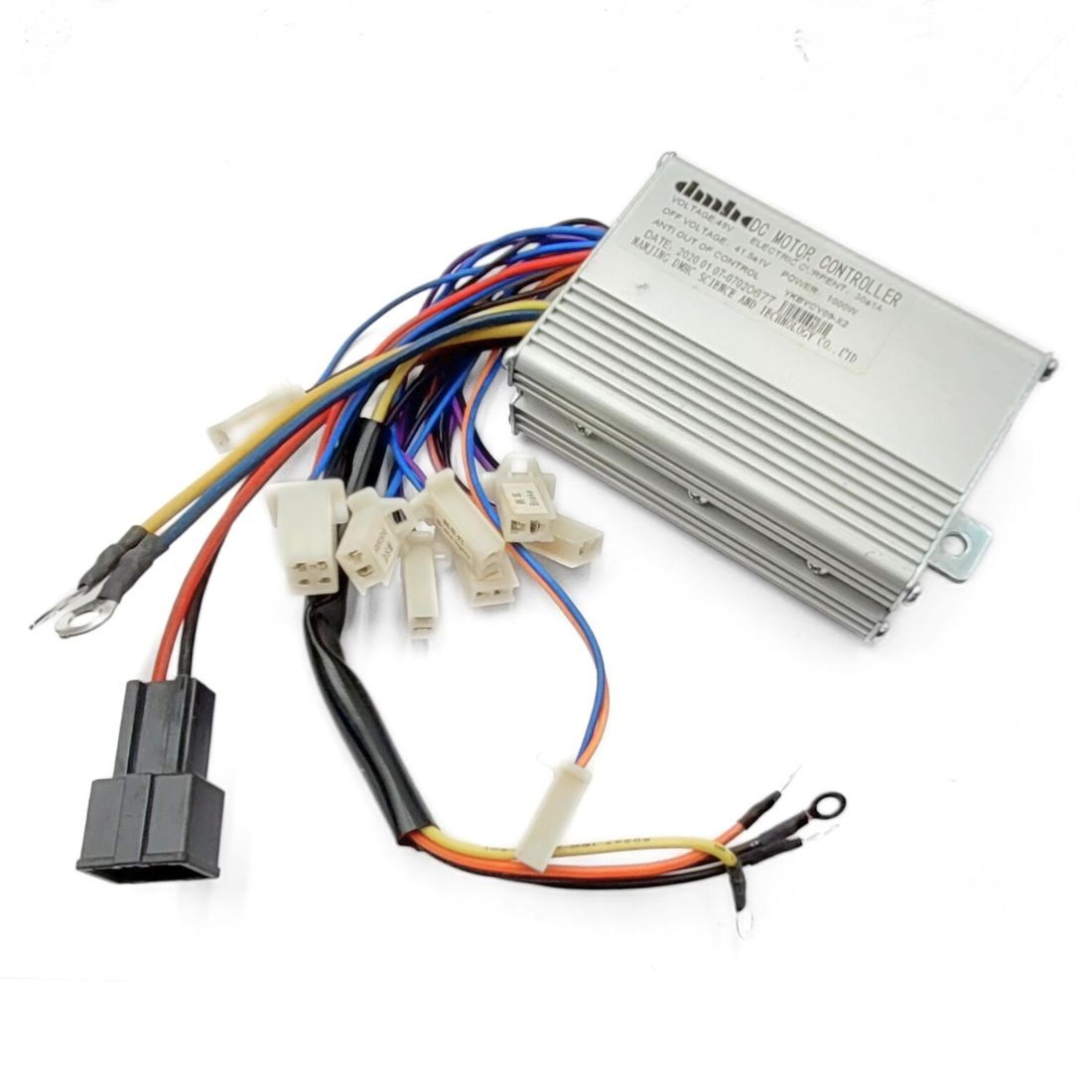

- Référence du produit : DMHC YKBYCY09-X2

Voltage : 48V ELECTRIC CURRENT : 30+1A

OFF VOLTAGE: 41.5+1V POWER : 1000W

ANTI OUT OF CONTROL YKBYCY09-X2

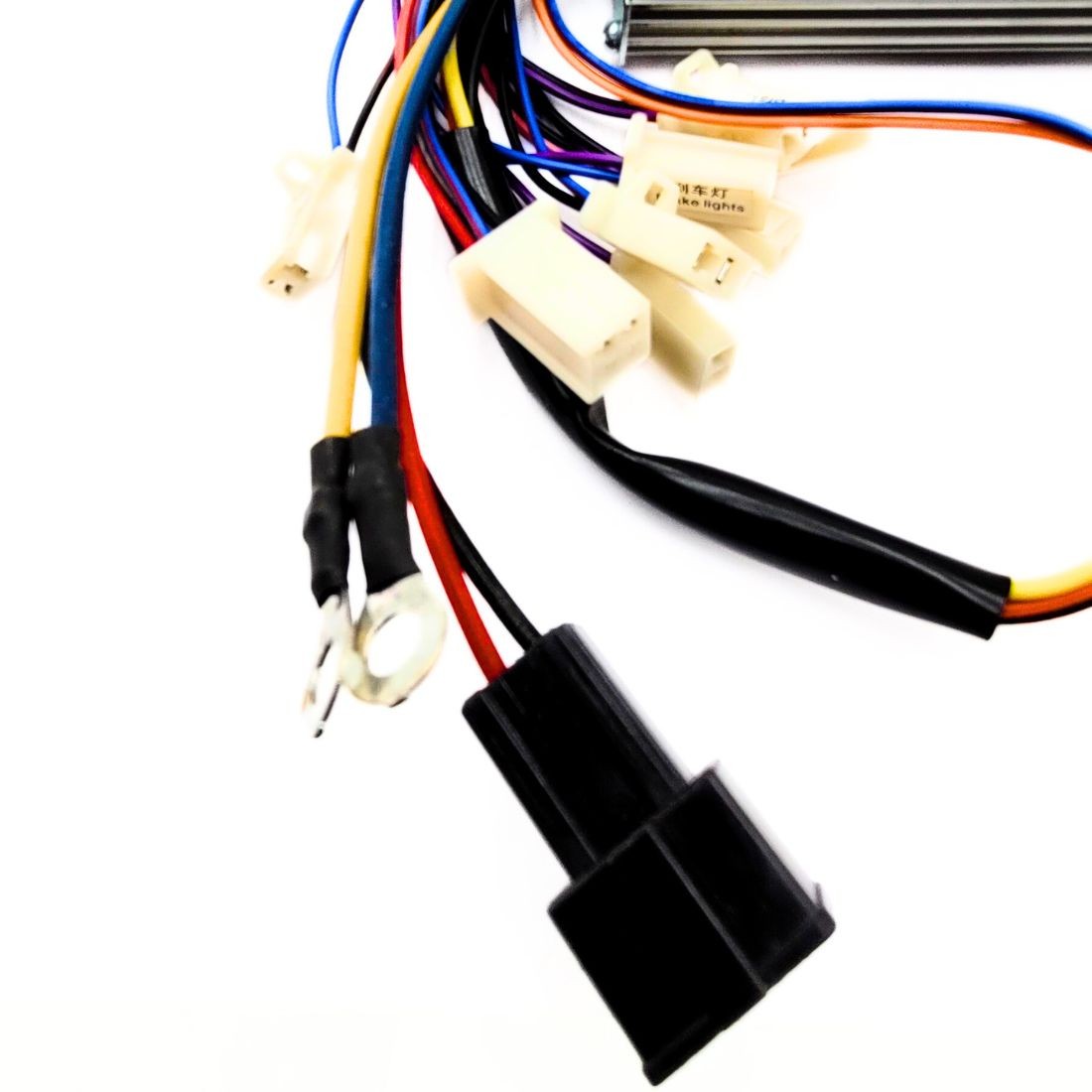

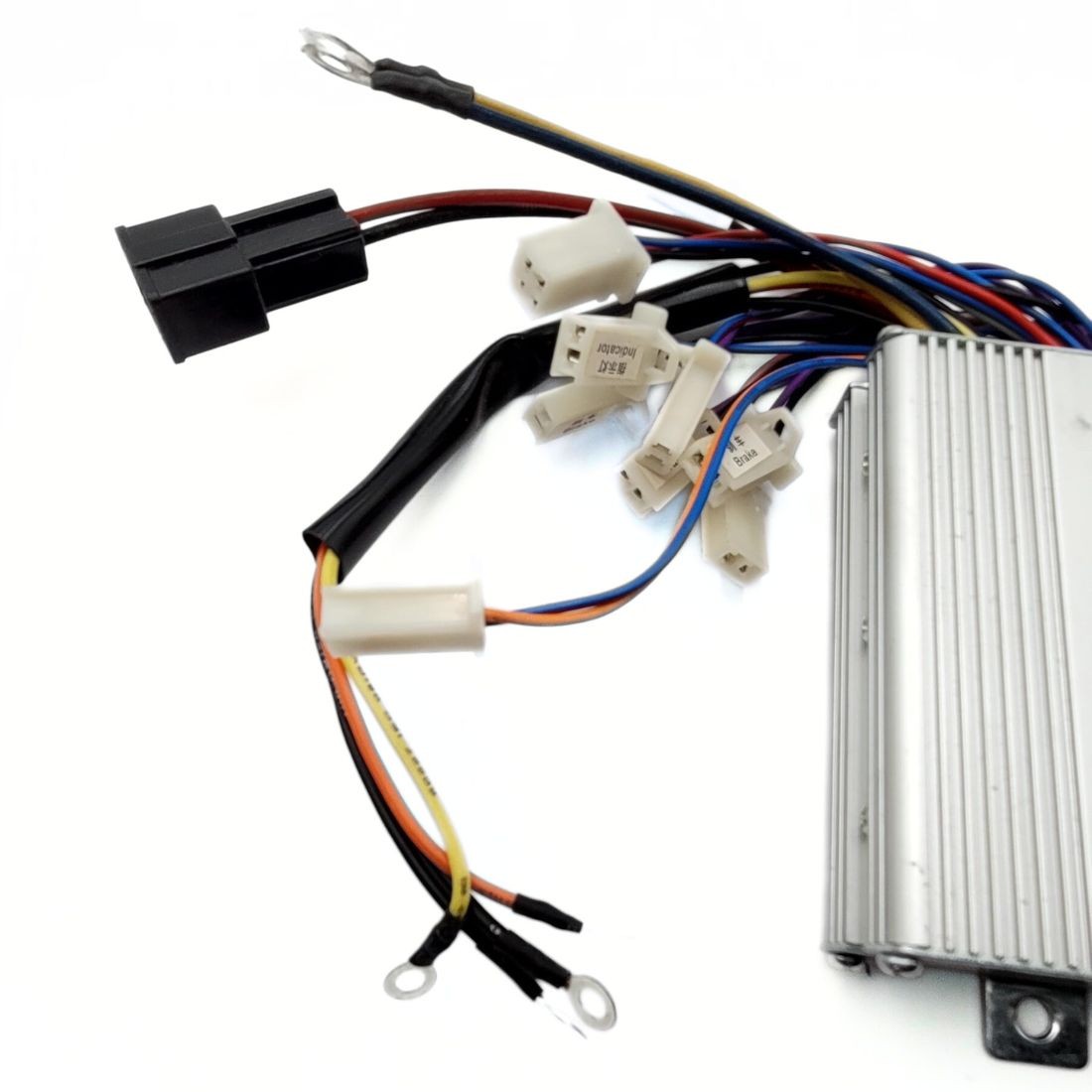

-Branchement électrique:

- 1 prise à 2 fils pour la prise de recharge de batterie ( 1 rose et 1 noir noté charge sur la prise)

- 1 prise avec 4 fils pour le réglage des 3 vitesses ( 2 noirs , 1 orange et 1 jaune cosse arrondies)

- 1 prise à 2 fils pour le neiman ( 1 bleu avec un liseré rouge et un orange noté power switch sur la prise)

- 3 prise à 2 fils pour les contacteurs de frein  ( 1 violet et 1 noir noté brake)

- 1 prise à 2 fils pour l'alimentation des batteries (2 gros fils  ,1 noir et 1 rouge)

- 1 fil jaune qui est relié sur l'inverseur pour la sortie moteur

- 1 fil bleu relié à l'inverseur pour la sortie moteur

- 2 prise à 1 prise à 4 fils pour la poignée d'accélérateur ( 1 rouge , 1 gris et 1 noir, 1 bleu liseré rouge  )

- 2 prises en sortie 36V ( 1 bleu liseré rouge et 1 noir noté indicator )

- 1 prise à 2 fils qui correspond au feu arrière ( 1bleu liseré rouge et 1 violet noté braking light )

- Dimensions du boitier : 93 mm x 65 mm x 30 mm

Vérifier votre modèle et vos branchement avant de commander
