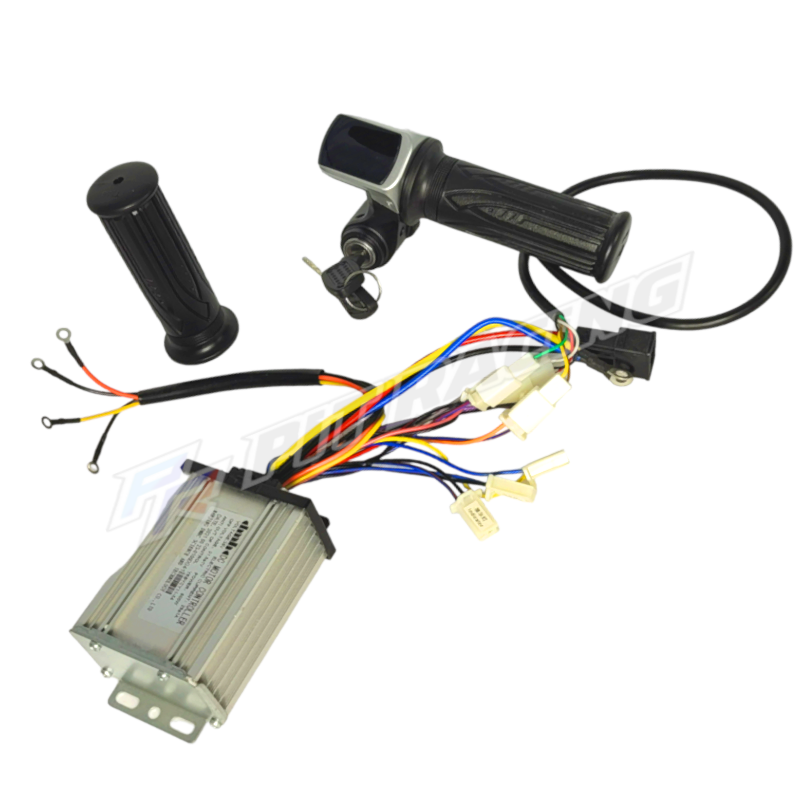

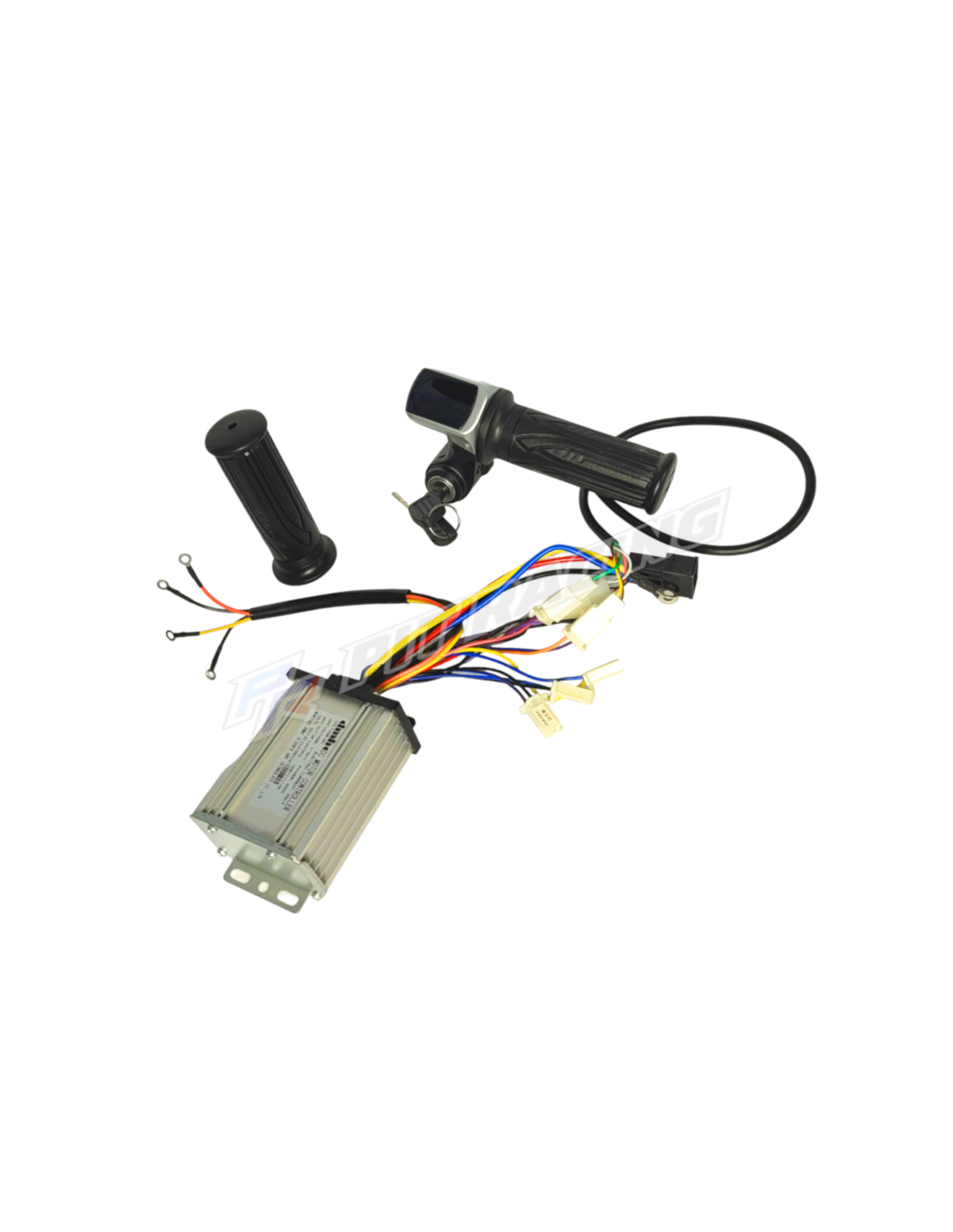

Pack contrôleur + poignée Quad / Moto 36V 1000W

Variateur / Contrôleur Quad 1000 W électrique + Poignée accélérateur électrique 36V 6 fils digitale

Description du variateur :

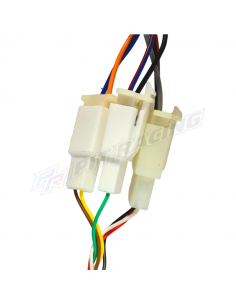

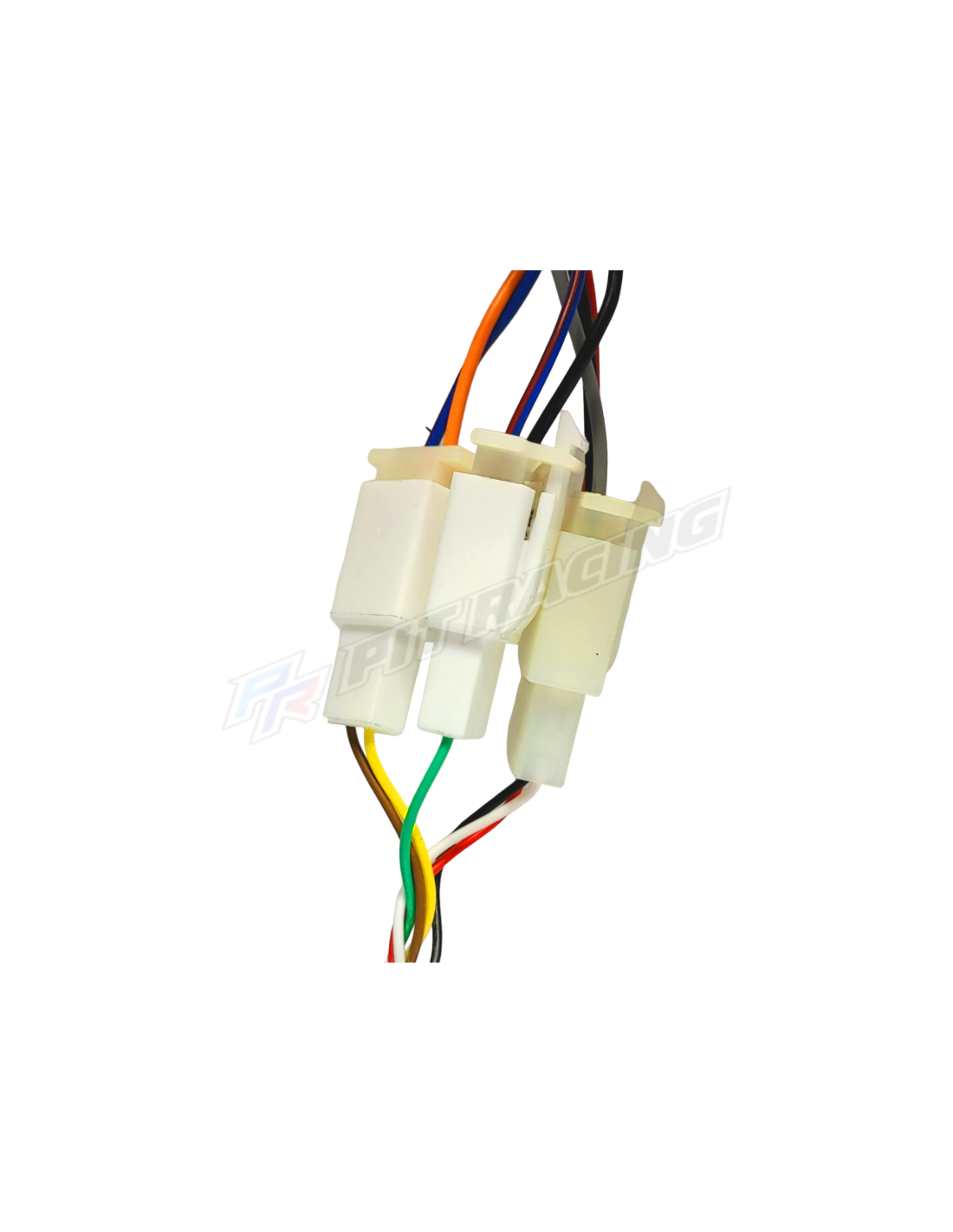

-Branchement électrique:

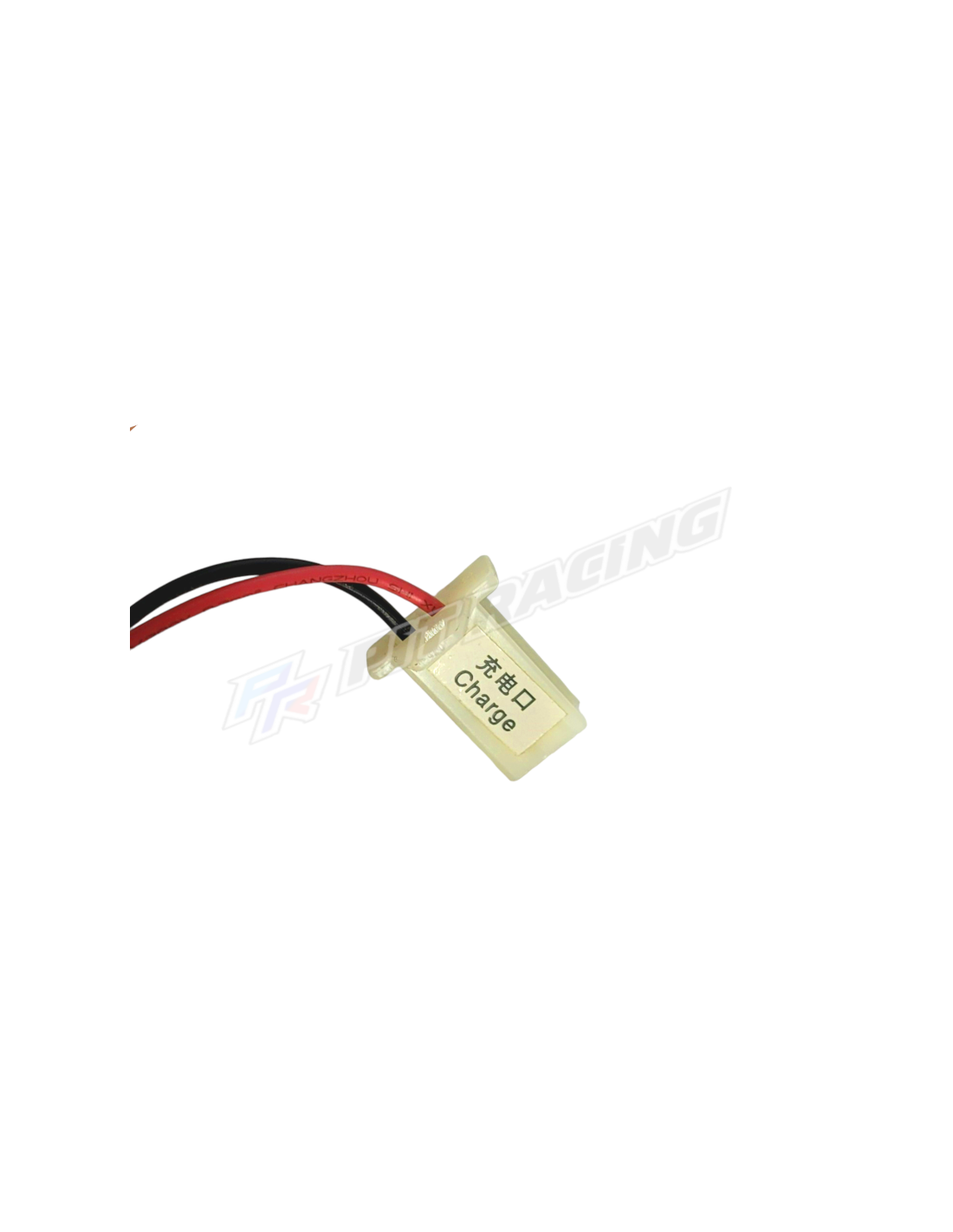

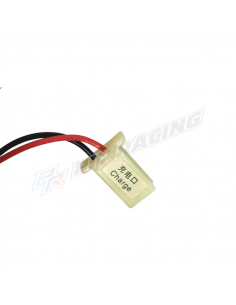

- 1 prise à 2 fils pour la prise de recharge de batterie ( 1 rose et 1 noir noté charge sur la prise)

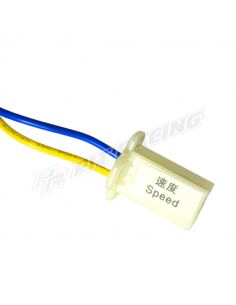

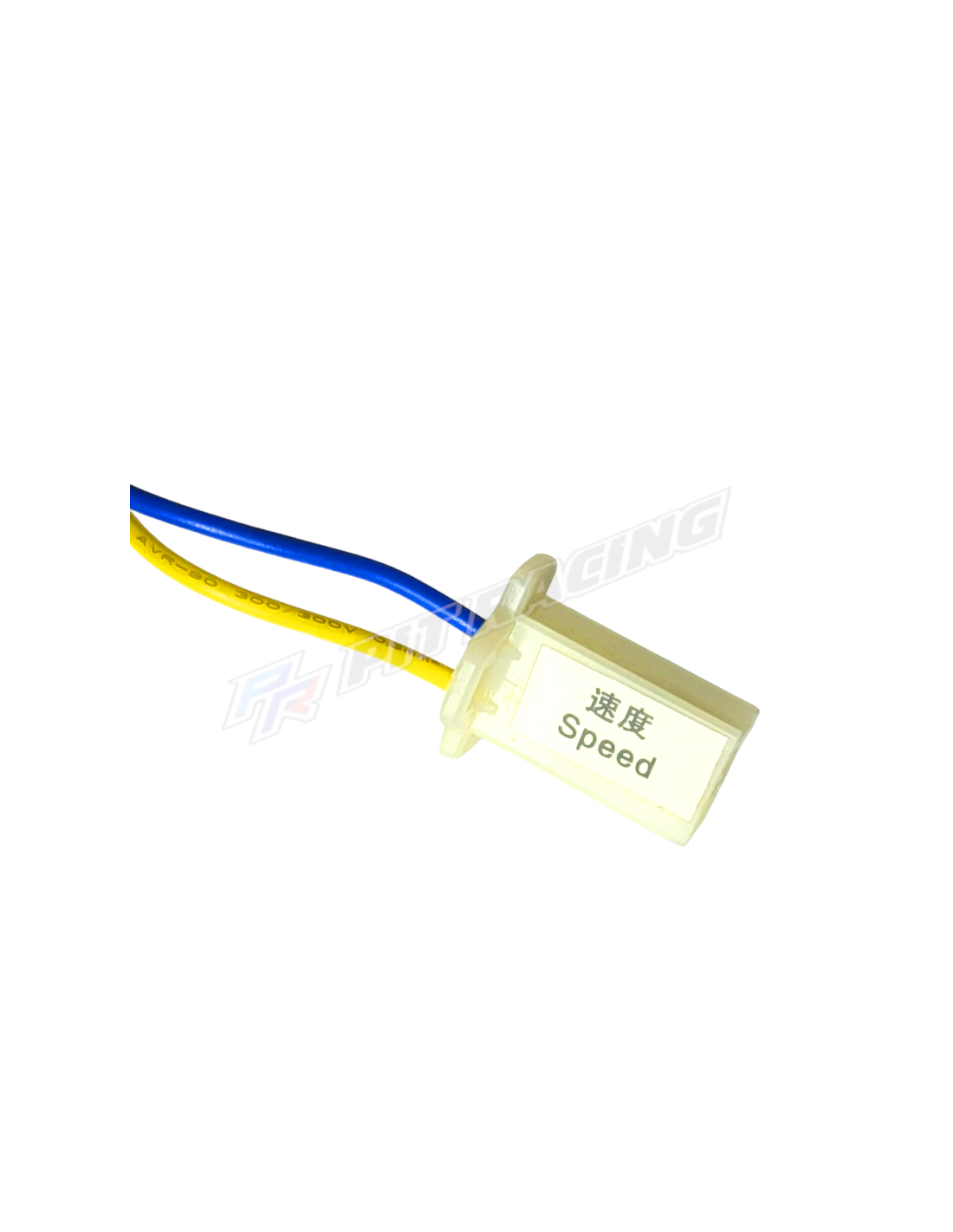

- 1 prise avec 4 fils pour le réglage des 3 vitesses ( 2 noirs , 1 orange et 1 jaune cosse arrondies)

- 1 prise à 2 fils pour le neiman ( 1 bleu avec un liseré rouge et un orange noté power switch sur la prise)

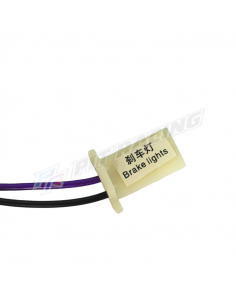

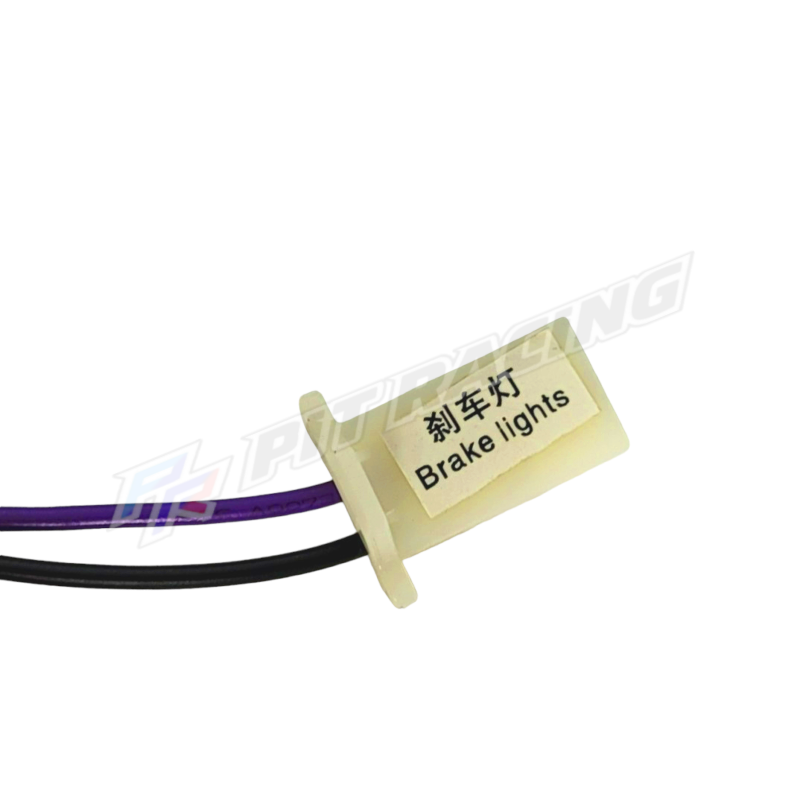

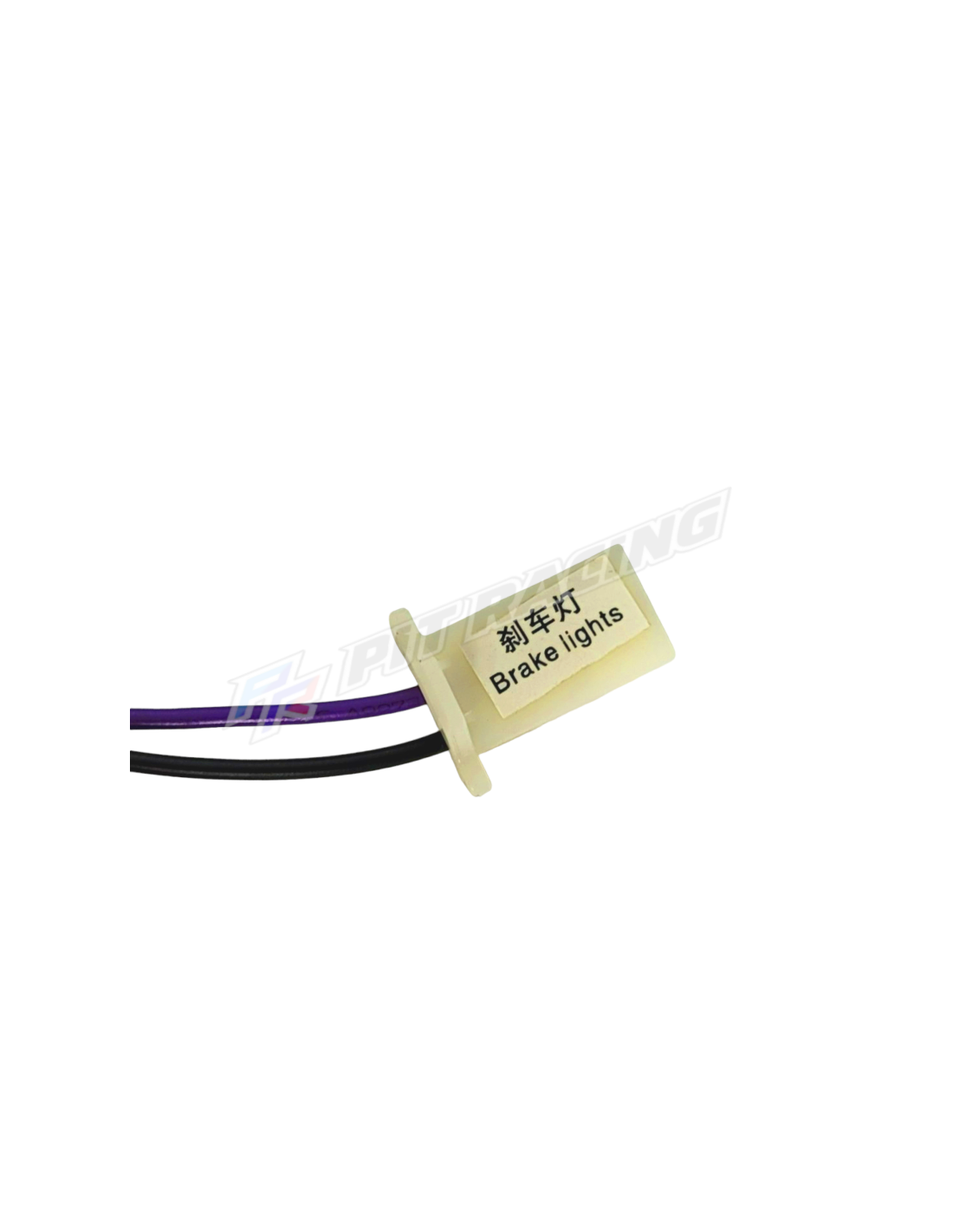

- 3 prise à 2 fils pour les contacteurs de frein  ( 1 violet et 1 noir noté brake)

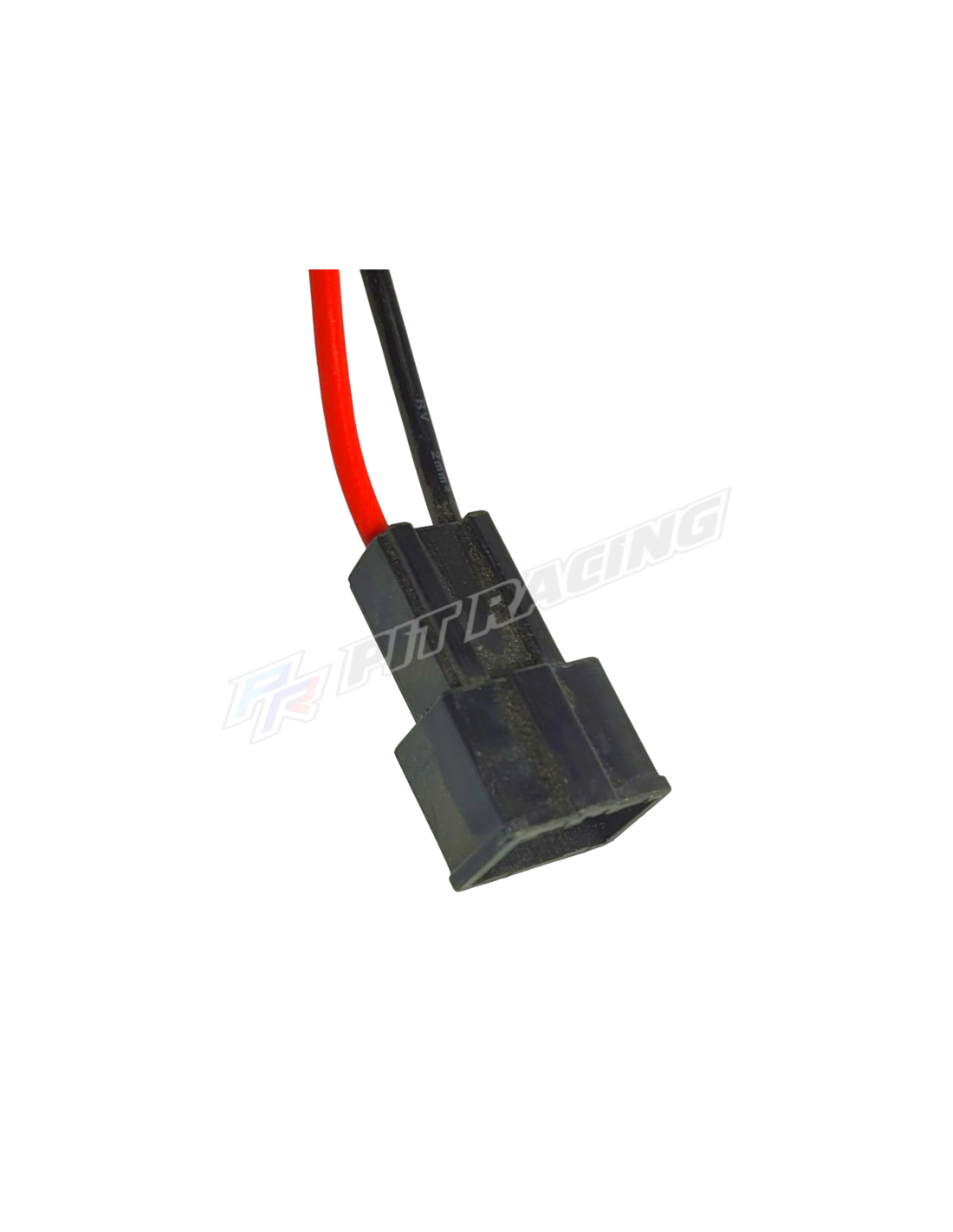

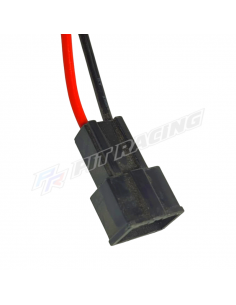

- 1 prise à 2 fils pour l'alimentation des batteries (2 gros fils  ,1 noir et 1 rouge)

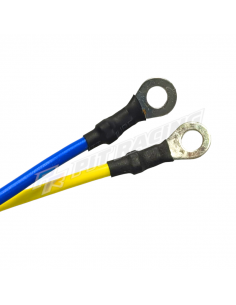

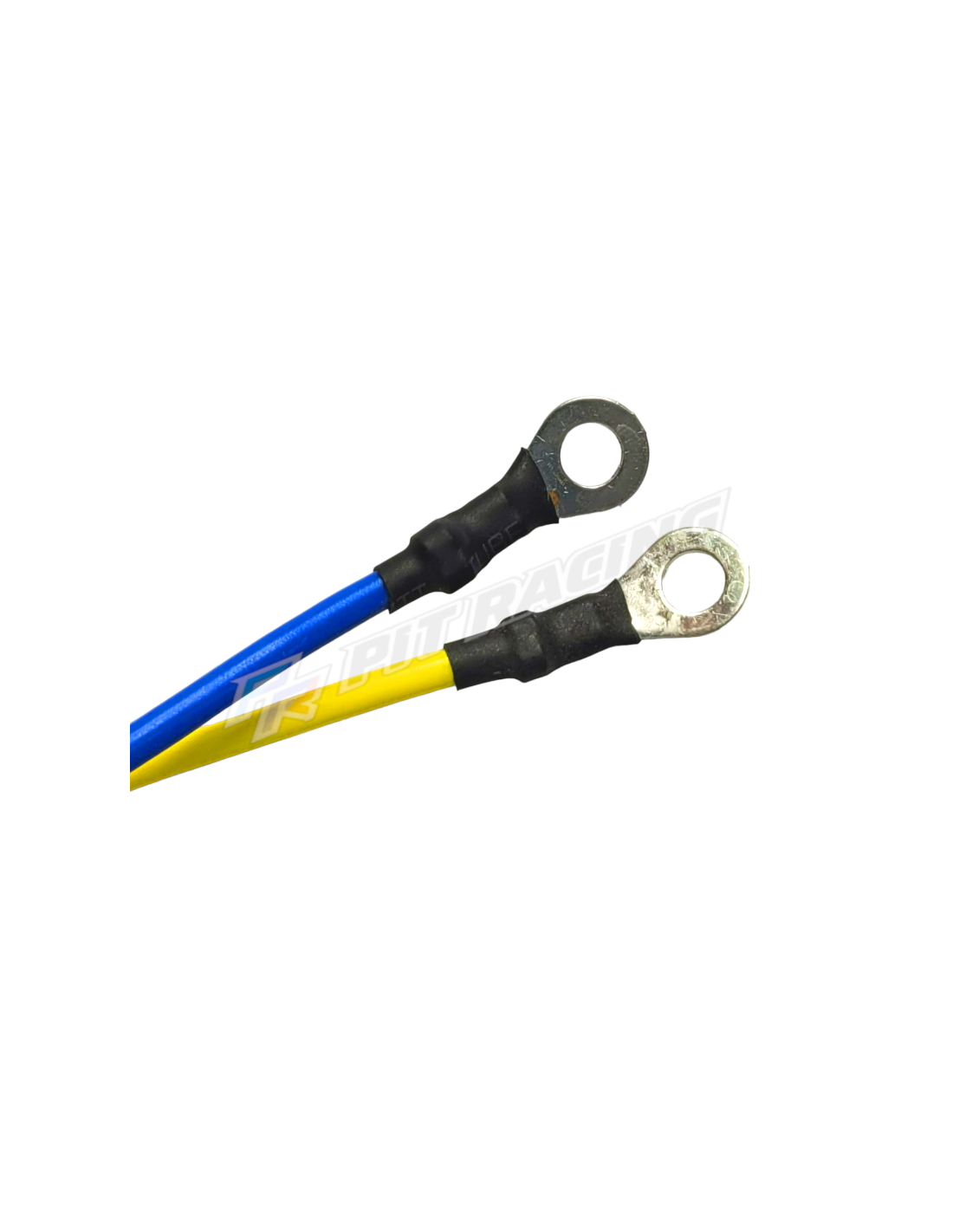

- 1 fil jaune et 1 fil bleu qui sont  relié sur l'inverseur pour la sortie moteur

- 2 prise dont 1 prise à 3 fils pour la poignée d'accélérateur ( 1 rouge , 1 gris et 1 noir) et 1 prise à 2 fils ( 1 bleu liseré rouge et 1 noir ) (marqué throttle)

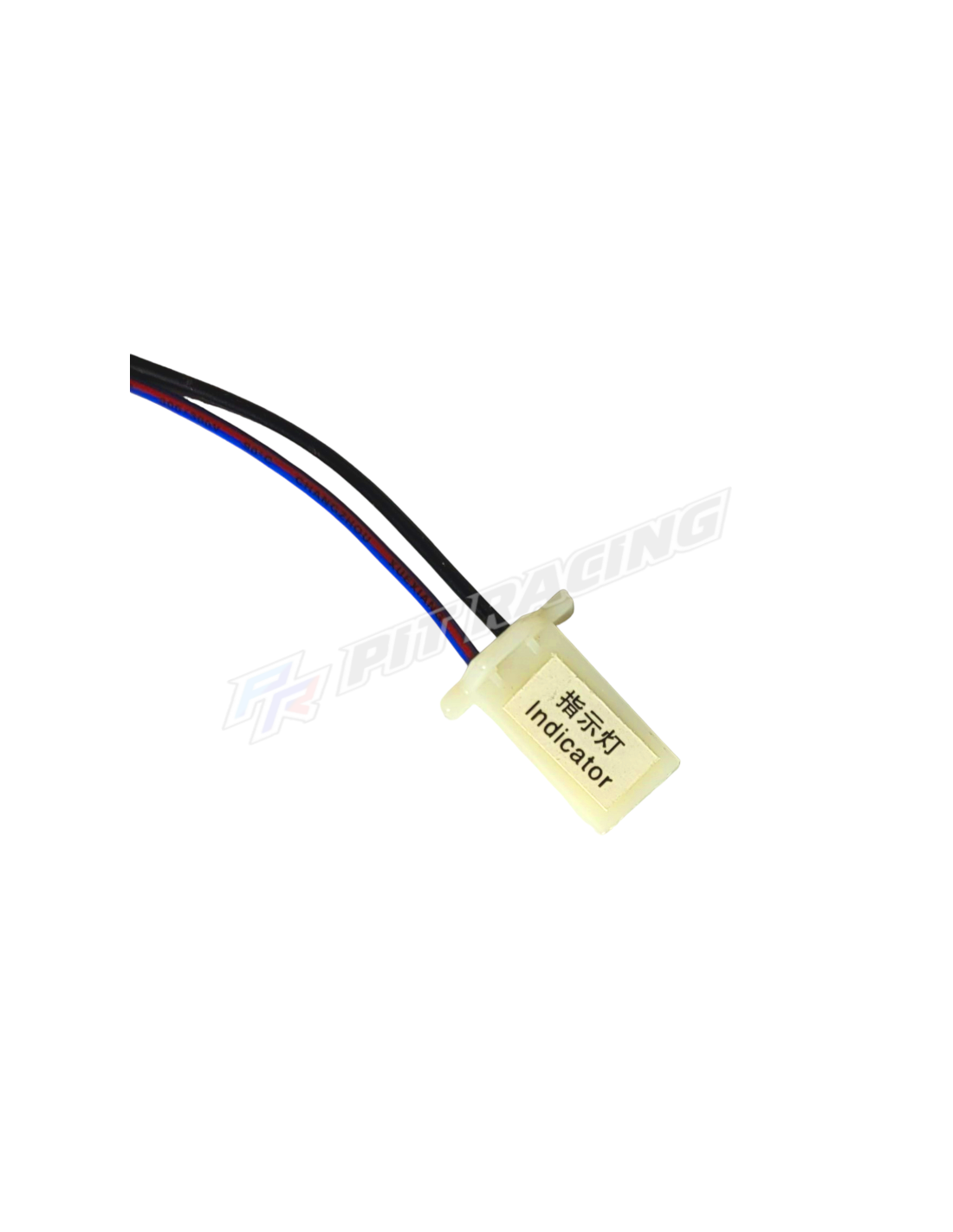

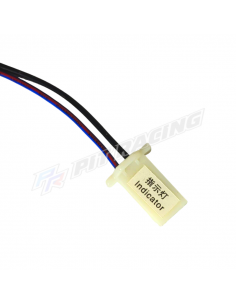

- 2 prises en sortie 36V ( 1 bleu liseré rouge et 1 noir noté indicator )

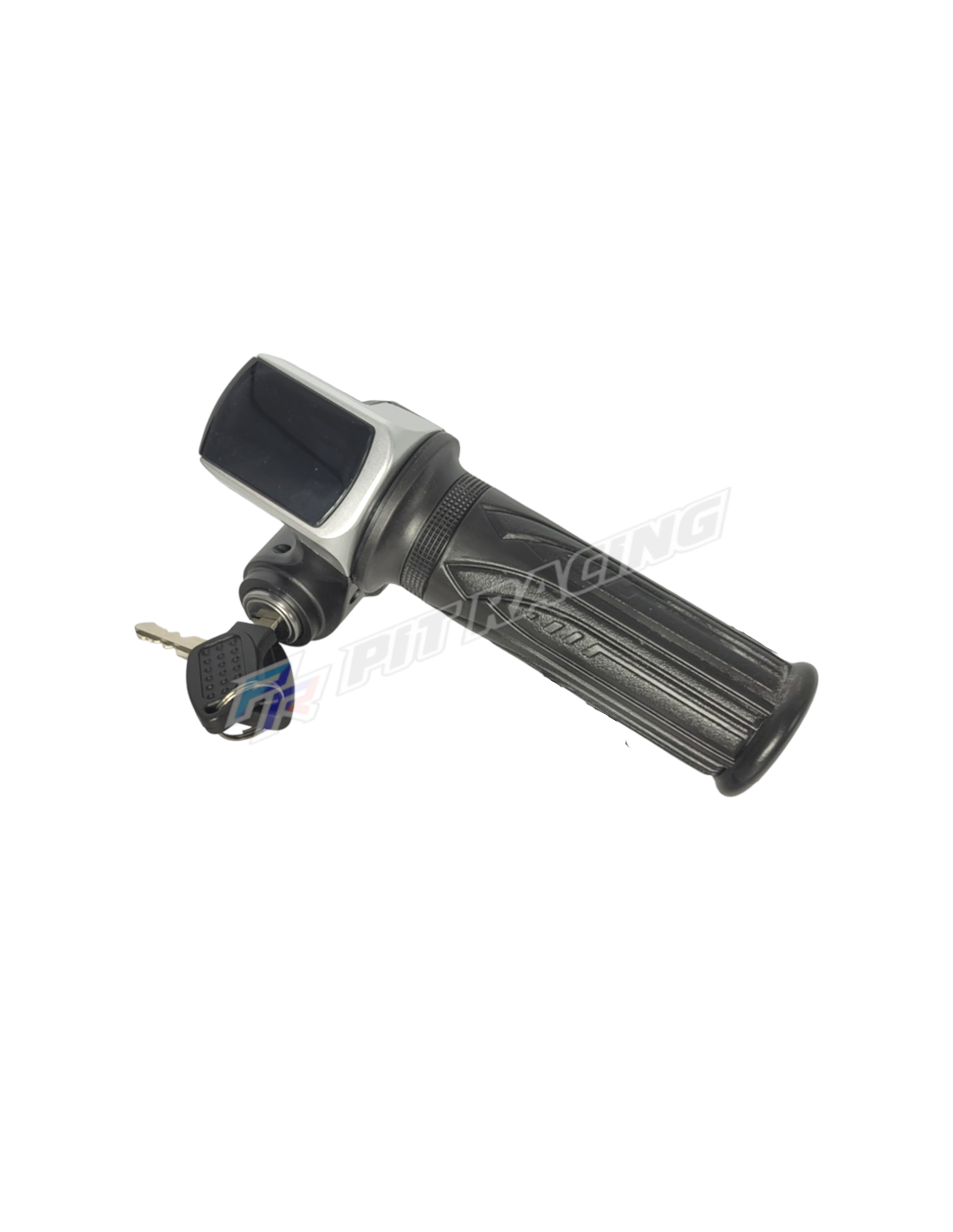

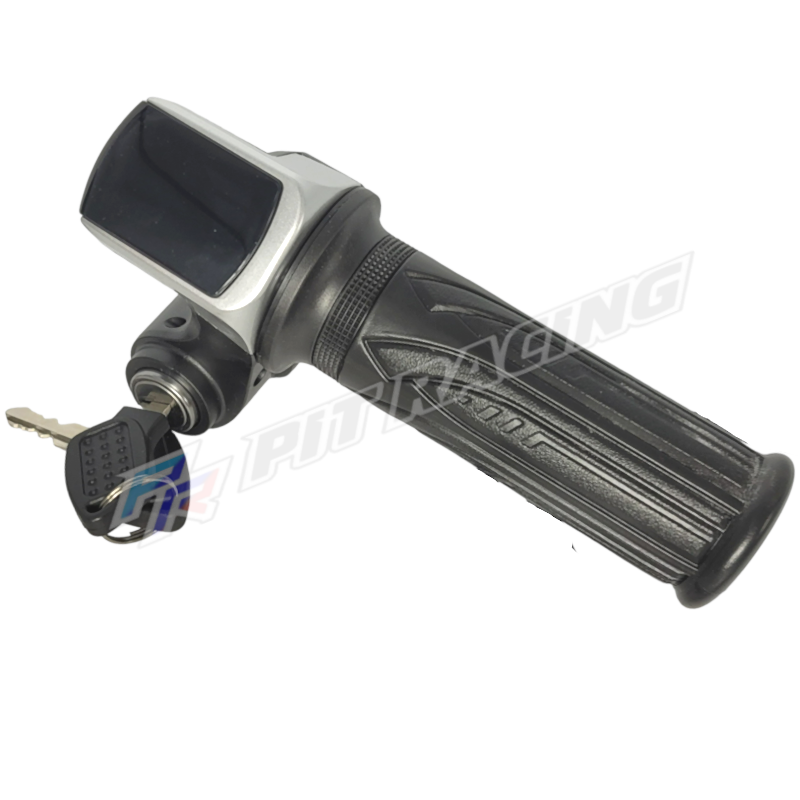

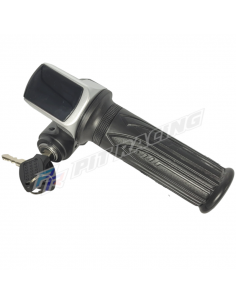

Description de la poignée digitale :

-Modèle équipé d'un écran digitale indiquant l'état de charge des batteries.

-Les témoins de charge des batteries est réglé sur 36V

-Neiman intégré dans la poignée

- 6 fils.

-Fonctionnement technique : effet Hall (principe électromagnétique).

Branchement électrique :

- 1 prise à 2 fils pour le branchement du neiman ( 1 jaune et 1 marron)

- 2 prises : 1 prise à 3 fils pour la poignée d 'accélérateur ( 1 blanc , 1 rouge , 1 noir ) et 1 prise à 1 fil ( 1 vert)
