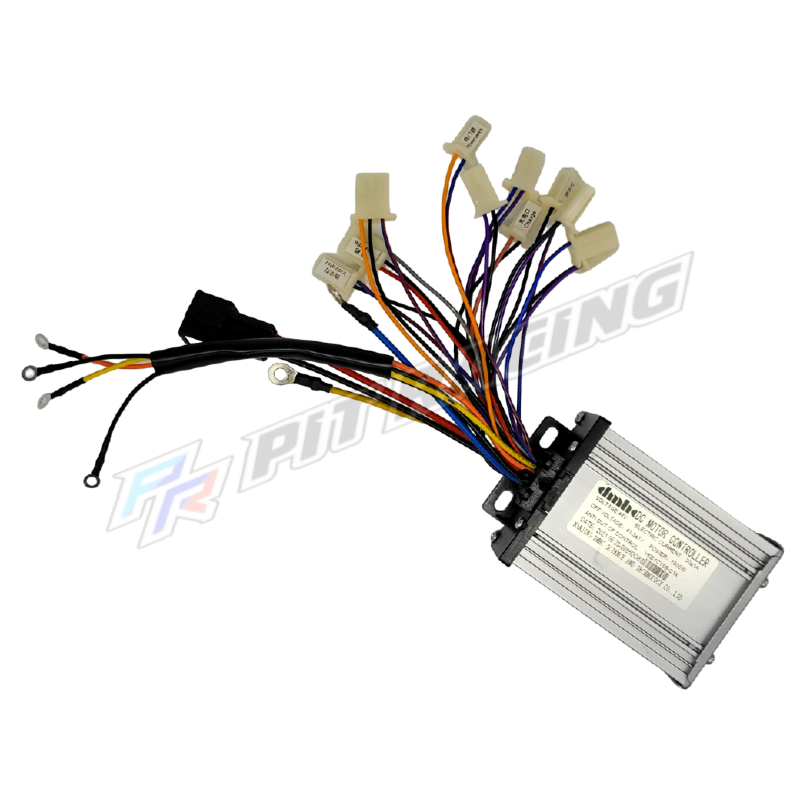

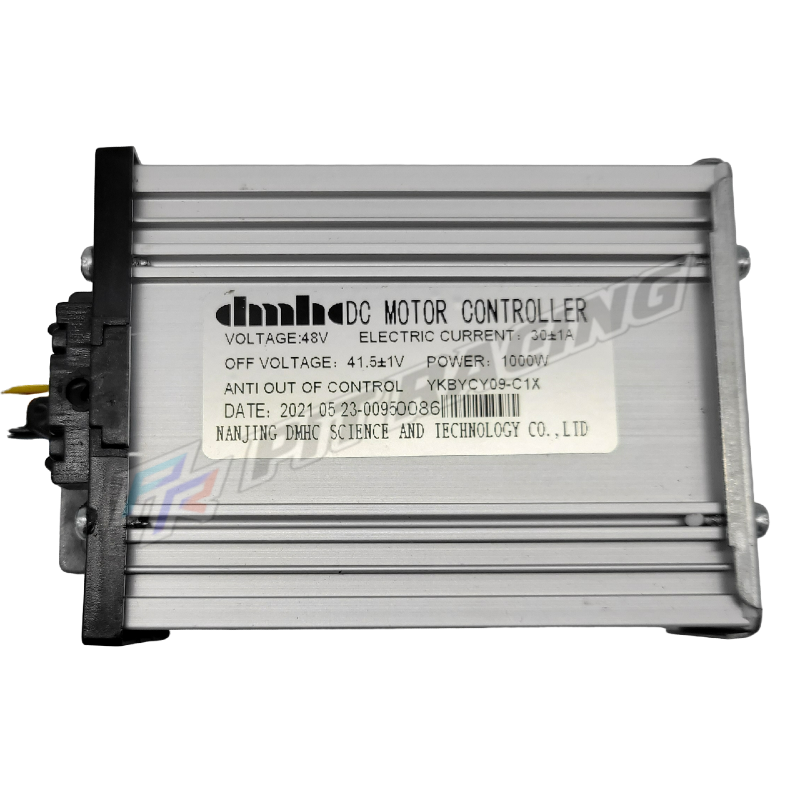

Variateur / Contrôleur Quad 48v 1000w YKBYCY09-C1X électrique

Variateur / Contrôleur Quad 1000 W électrique 48V DMHC YKBYCY18-C1X

Description

-Branchement électrique:

- 1 prise à 2 fils pour la prise de recharge de batterie ( 1 rose et 1 noir noté charge sur la prise)

- 1 prise avec 4 fils pour le réglage des 3 vitesses ( 2 noirs , 1 orange et 1 jaune cosse arrondies)

- 1 prise à 2 fils pour le neiman ( 1 bleu avec un liseré rouge et un orange noté power switch sur la prise)

- 3 prise à 2 fils pour les contacteurs de frein  ( 1 violet et 1 noir noté brake)

- 1 prise à 2 fils pour l'alimentation des batteries (2 gros fils  ,1 noir et 1 rouge)

- 1 fil jaune qui est relié sur l'inverseur pour la sortie moteur

- 1 fil bleu relié à l'inverseur pour la sortie moteur

- 2 prise à 1 prise à 3 fils pour la poignée d'accélérateur ( 1 rouge , 1 gris et 1 noir) et 1 prise à 1 fils ( 1 bleu liseré rouge  ) (marqué throttle)

- 2 prises en sortie 36V ( 1 bleu liseré rouge et 1 noir noté indicator )

- 1 prise à 3 fils  ( 1 orange , 1 bleu liseré rouge et 1 noir noté alarm) ( vous n êtes pas obligé de la brancher pour le bon fonctionnement de votre machine)

- 1 prise à 2 fils qui correspond au feu arrière ( 1bleu liseré rouge et 1 violet noté braking light )

Ce variateur peut remplacer les anciennes générations de variateur 1000W , il est de meilleurs qualité que les premières générations.

Vérifier votre modèle et vos branchement avant de commander
